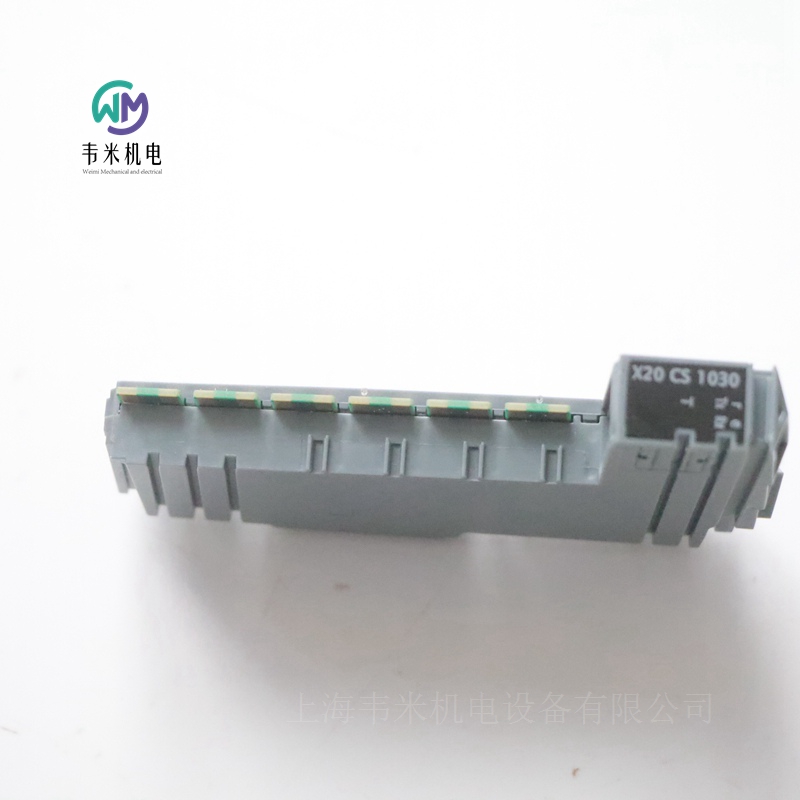

贝加莱电气模块X20CS1030，奥地利产地在，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
贝加莱B&R X20电气模块
物料号:
X20CS1030
描述:
RS485/RS422接口，用于将复杂设备通过串行方式远程连接到X20系统
集成终端电阻
除了标准输入/输出（I/O）外，通常还需要连接复杂设备。X20CS通信模块正是针对此类情况而设计的。作为普通的X20电子模块，它们可以放置在远程背板的任何位置。
简短描述
通信模块 1x RS485/RS422
一般信息
B&R ID代码 0x1FD0
状态指示灯 数据传输、终端电阻、工作状态、模块状态
诊断
模块运行/错误 是的，使用LED状态指示灯和软件
数据传输 是的，使用LED状态指示灯
终端电阻器 是的，使用LED状态指示灯
功耗
总线 0.01 W
内部输入/输出 1.44 W
由执行器（电阻式）引起的额外功耗[W] -
认证
CE 是的
UKCA 是
《网络韧性法案》（CRA） 正在筹备中
ATEX 2区，II 3G防爆等级Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
FTZÚ 09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV 温度：B（0至55°C）
湿度：B（100%）
振动：B级（4g）
EMC：B（桥梁和露天甲板）
CCS 是的
LR ENV1
KR 是的
ABS 是
BV EC33B
温度：5 - 55°C
振动：4g
电磁兼容性（EMC）：桥接和开放甲板
KC 是的
接口
接口IF1
信号接口：RS485/RS422
变体 使用12针接线端子X20TB12进行连接
站点数量 RS485：32个站点
RS422：10个站点（接收器）
距离 1200米
传输速率 115.2 kbit/s
FIFO缓冲区 1 kB
终端电阻 集成在模块中
控制器 UART类型 16C550兼容
电学性质
电气隔离 RS485/RS422（IF1）与总线及输入/输出电源隔离
运行条件
安装方向
水平方向 是
垂直 是
安装高程（高于海平面）
0至2000米 无限制
>2000米 每升高100米，环境温度降低0.5°C
根据EN 60529标准，防护等级为IP20
环境条件
温度
操作
水平安装方向 -25至60°C
垂直安装方向 -25至50°C
降额使用 见“降额使用”章节。
储存温度范围：-40至85°C
运输温度范围：-40至85°C
相对湿度
运行范围：5%至95%，非冷凝
存储 5% 至 95%，不凝结
传输 5% 至 95%，不凝结
力学性能
注意：需单独订购1个接线端子X20TB06或X20TB12。
单独订购1个总线模块X20BM11。
间距 12.5+0.2毫米
