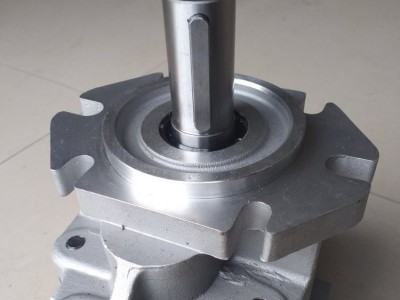

产品名称：GPC4多联齿轮泵 产品型号：GPC4- - - - -*(*)*F4-30-* 产品规格：(排量ml/r)20、25、32、40、50、63、80 产品单价：电议 |
一，概述 GPC4多联齿轮泵是具有轴向挠性补偿和径向液压平衡的外啮合齿轮泵。采用三开式结构由前盖、中间体、后盖、齿轮、压力板和密封件等零部件组成。 GPC4双联齿轮泵可以提供各种符合SAE标准的法兰，轴伸，进出油口连接。 GPC4多联齿轮泵可以组成双联泵和多联泵，多联泵可达四联。该系列齿轮泵结构简单，动作可靠，广泛应用于拖拉机，工程机械和其他机械的液压系统中。
二，GPC4多联泵 功能参数（点击进入）
基本性能参数及结构尺寸
| 公称排量ml/r | 理论排量ml/r | 额定压力MPa | 公称转速r/min | z低转速r/min | 输入功率（额定）kW | di一联泵质量（a1）kg | 三四联泵质量（a2.a3.a4）kg |
| 20 | 21.0 | 25 | 3300 | 900 | 36.55 | 3.2 | 2.6 |
| 25 | 26.2 | 45.60 | 3.5 | 2.9 | |||
| 32 | 32.8 | 3150 | 53.15 | 3.85 | 3.15 | ||
| 40 | 42.0 | 3000 | 64.81 | 4.3 | 3.55 | ||
| 50 | 52.5 | 23 | 2700 | 800 | 67.08 | 4.65 | 3.95 |
| 63 | 65.6 | 20 | 2500 | 700 | 67.49 | 5.15 | 4.4 |
| 80 | 78.7 | 18 | 2300 | 600 | 67.04 | 5.65 | 4.85 |
注： 1. 额定压力下的较高转速由较大排量确定，额定压力下的较低转速由较小排量确定。
2.质量计算公式：双联泵：7.5+a1+a2，三联泵：10.5+a1+a2+a3，四联泵：13.5+a1+a2+a3+a4。
对于SAE"B"型和2号前盖质量减少0.5kg。
3.输入功率取各联泵之和（表中是单泵功率）
4.对于各种泵负荷不得超过下表规定：
| 轴伸形式 | 轴伸负荷极限 | 连接轴负荷极限 |
| 双联泵：P1×V1+P2×V2 | ||
| 三联泵：P1×V1+P2×V2+P3×V3 | 三联泵：P2×V2+P3×V3 | |
| 四联泵：P1×V1+P2×V2+P3×V3+P4×V4 | 四联泵：P2×V2+P3×V3+P4×V4 | |
| 1，E1 | ≤2150 | ≤1150 |
| 6，H6 | ≤1550 | |
| 2，E2，7，H7 | ≤2300 |
四、GPC4多联泵结构尺寸
| 型式 | A | B | C | D | E |
| 双联 | 220+b1+b2 | 113.5+b1 | - | - | 70+b2 |
| 三联 | 300+b1+b2+b3 | 80+b2 | - | 70+b3 | |
| 四联 | 380+b1+b2+b3+b4 | 80+b3 | 70+b4 |
| 公称排量(ml/r) | 20 | 25 | 32 | 40 | 50 | 63 | 80 |
| b1,b2,b2,b4(mm) | 16 | 20 | 25 | 32 | 40 | 50 | 60 |
