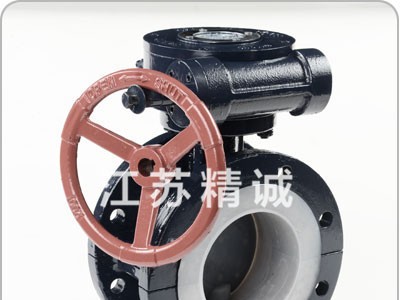

衬氟法兰式蝶阀D341F46-16C
衬氟法兰式蝶阀D341F46-16C
本衬里蝶阀结构为中线密封式，阀杆和碟板融为一体，爹板旋转90°，即可实现阀门的启闭过程。连接方式为法兰式和对夹式。组要特点如下：
中线密封蝶阀为整个蝶板与阀座在360°圆周内同心，具有双向密封性能，压力、流量可自由调节。
蝶阀体积小、重量轻、结构紧凑，与同参数闸阀相比，重量减轻约35~60%。
蝶阀可承受相应衬里材料的介质腐蚀，采用四极密封结构，并在密封面处配以特殊橡胶的弹性衬垫，密封性能好。
轴端、蝶板圆周连接处采用特殊凹槽与特殊O型圈组合密封，防止介质外泄，达到了零泄漏。
可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。
耐腐阀门的使用注意事项：
1、阀门或管件法兰盖板不能随意拆开，除非已准备与管路连接，否则PTFE法兰面可能因温差、异物造成磕碰划伤或扭曲变形而影响密封。
2、耐腐蚀阀门与管路连接时，一般不再单独使用垫片，但与异种材料（金属面等）法兰面连接时英采用适当的垫片，以保护衬氟面。
3、不允许在阀门及管件上做任何高温焊接工作，以免造成衬里层的永久损害。
4、有方向性要求的阀门在安装时要注意介质的流向应顺阀体上箭头所示方向，并确保操作、维修方便。
5、产品在系统使用中，如在较高温下发生泄漏，应首先将系统温度降至室温后，再查明原因，进行维修。
阀门类型代号
| 类型Type | 代号Code name | 类型 Type | 代号 Code name |
| 闸阀 Gate valves | Z | 旋塞阀Plug valves | X |
| 截止阀 Globe valves | J | 止回阀 Check valves | H |
| 球阀 Ball valves | Q | 管夹阀 | GJ |
| 蝶阀 Butterfly valves | D | 放料阀 | FQ |
| 隔膜阀 Diaphragm valves | G | 柱塞阀 | U |
订货时用户应提供的基本参数
| 公称压力（磅级）PN Mpa | 结构长度（标准号、非标准）mm |
| 最高工作压力Pmax Mpa | 法兰型式（对夹、法兰、对焊、承插焊） |
| 公称通径（英寸）DN/NPS mm（in） | 法兰尺寸（标准号） |
| 流量（CV值） (T/h) | 衬里层形式（全衬里层、半衬里层、卡套式） |
| 最高工作温度 Tmax （℃） | 衬里层材料（F46、F3、F4、F2、PO等） |
| 最低工作温度Tmin （℃） | 操作方式（手动、电动、气动、涡轮） |
| 使用介质（是否含有颗粒） | 涂漆颜色 |
| 主体材料、内件材料（轴、板、瓣等） | 标志及其他特殊要求 |
