丝扣倒吊桶蒸汽疏水阀铸钢丝扣倒吊桶蒸汽疏水阀上海

品牌：	上海意威阀门
1.0-4.0mpa：	蒸汽
DN15-50：	350°
单价：	面议
起订：	1 件
供货总量：	5000 件
发货期限：	自买家付款之日起 3 天内发货
所在地：	上海
有效期至：	长期有效
最后更新：	2026-06-02 13:14
浏览次数：	18

公司基本资料信息

上海意威阀门有限公司
[VIP第1年] 指数:1
已缴纳 0.00 元保证金
联系人林瑞珠(女士) 经理
会员 [当前离线] [加为商友] [发送信件]
邮件shywfm@163.com
电话18916217218
手机18916217218
地区上海
地址上海市泰叶路159号

详细说明

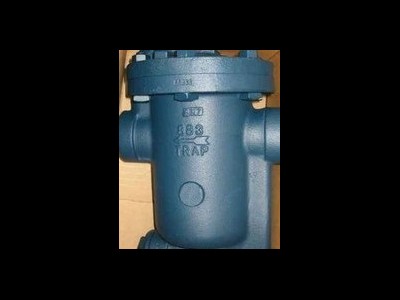

丝扣倒吊桶式蒸汽疏水阀

上海意威阀门专业生产倒吊桶式蒸汽疏水阀,丝扣倒吊桶式蒸汽疏水阀,铸钢丝扣倒吊桶式蒸汽疏水阀,碳钢丝扣倒吊桶式蒸汽疏水阀,CS15H丝扣倒吊桶式蒸汽疏水阀

丝扣倒吊桶式蒸汽疏水阀工作原理

　　倒吊（置）桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

丝扣倒吊桶式蒸汽疏水阀型号、规格、外型尺寸表

型号	通径 m m	最大疏水量（kg/h）	连接方式	材料	外形尺寸
型号	通径 m m	最大疏水量（kg/h）	连接方式	材料	L	H	h	W
（881） CS15Y-16C-Ⅰ CS15Y-25C-Ⅰ	15	50--400	螺纹	WCB	128	176	106	98
	20				128	176	106	98
	25				128	176	106	98
（882） CS15Y-16C-Ⅱ CS15Y-25C-Ⅱ	15	120--900	螺纹	WCB	166	236	138	150
	20				166	236	138	150
	25				166	236	138	150
（883） CS15Y-16C-Ⅲ CS15Y-25C-Ⅲ	25	300--1860	螺纹	WCB	198	306	186	182
	32				198	306	186	182
	40				198	306	186	182
（884） CS15Y-16C-Ⅳ CS15Y-25C-Ⅳ	32	900-3000	螺纹	WCB	230	368	220	203
	40				230	368	220	203
	50				230	368	220	203
（881F） CS45Y-16C-Ⅰ CS45Y-25C-Ⅰ	15	50—400	法兰	WCB	160	176	106	98
	20				160	176	106	98
	25				160	176	106	98
（882F） CS45Y-16C-Ⅱ CS45Y-25C-Ⅱ	15	120—900	法兰	WCB	210	230	138	150
	20				210	230	138	150
	25				210	230	138	150
（883F） CS45Y-16C-Ⅲ CS45Y-25C-Ⅲ	25	300--1860	法兰	WCB	260	306	186	182
	32				260	306	186	182
	40				260	306	186	182
	50				260	306	186	182
（884F） CS45Y-16C-Ⅳ CS45Y-25C-Ⅳ	32	900-3000	法兰	WCB	290	368	220	203
	40				290	368	220	203
	50				290	368	220	203
（1810） CS15Y-16P-Ⅰ	15-25	50-400	螺纹	304/316	120	183	160	80
（1810F） CS45Y-16P-Ⅰ	15-25	50-400	法兰	304/316	150	218	160	80
