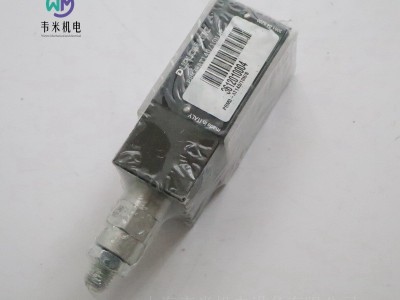

迪普马叠加式溢流阀PRM3-AT140/10N/S

迪普马叠加式溢流阀PRM3-AT140/10N/S，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC直动式溢流阀PRM3 系列 10 通径

叠加式结构

符合 ISO 4401-03 标准

工作压力：350 bar

性能参数（测试条件：50℃、粘度 36cSt 矿物油）

参数 单位 数值

最大工作压力 bar 350

受控油路最大流量 L/min 50

回油 / 自由油路最大流量 L/min 75

环境温度范围 ℃ -20 ~ +60

介质温度范围 ℃ -20 ~ +80

介质粘度范围 cSt 10 ~ 400

介质污染等级 - ISO 4406:1999 20/18/15 级

推荐粘度 cSt 25

重量：PRM3-PT/AT/BT/BA kg 1.3

重量：PRM3-DT/D kg 1.8

工作原理

PRM3 为直动式溢流阀，叠加式设计，安装面符合 ISO 4401 标准。

可通过拉杆 / 螺栓，与所有 ISO 4401-03 叠加阀直接组装，无需外接管路。

类型：单油路调压（1 路）、双油路调压（2 路），共 5 种压力调节范围。

用途：液压回路压力限制、抑制执行元件运动时产生的压力峰值。

配置：标准带内六角调节螺钉 + 锁紧螺母，限制最大调节行程；可选旋钮调节款

液压符号

PRM3-PT：P 路单控、T 回油

PRM3-AT：A 路单控、T 回油

PRM3-BT：B 路单控、T 回油

PRM3-DT：A/B 双控、交叉回油

PRM3-D：A/B 双控、交叉回油

PRM3-BA：B 路单控、A 回油

型号说明

PR：直动式溢流阀

M：叠加式

3：ISO 4401-03 规格

阀类型：

PT：P 路单控、T 回油

AT：A 路单控、T 回油

BT：B 路单控、T 回油

BA：B 路单控、A 回油

D：A/B 双控、交叉回油

DT：A/B 双控、交叉回油

压力范围：

025：最高 25 bar

070：最高 70 bar

140：最高 140 bar

210：最高 210 bar

350：最高 350 bar

/10：10 系列（10~19 系列外形 / 安装尺寸通用）

调节方式：

S：标准内六角螺钉

K：调节旋钮

密封件：

N：NBR 丁腈橡胶（矿物油，标准）

V：FPM 氟橡胶（特殊介质）

可选：/W7 表面处理镀镍锌；省略为标准磷化发黑

备注：标准阀为磷化发黑处理（符合 UNI EN ISO 9227、UNI EN ISO 10289）；阀体镀镍锌，盐雾测试可达 240 小时。

特性曲线（测试条件：50℃、粘度 36cSt 矿物油）

调压曲线：5 种压力档位（25/70/140/210/350 bar），压力稳定、流量变化影响小。

压差 - 流量曲线：

受控油路：调节初始（最低压力）时，流量越大、压差越大；

自由油路：压差小、流量影响微弱。

液压介质

推荐：ISO 6743-4 HL/HM 型矿物油，配 NBR 密封（N）。

磷酸酯（HFDR）：配 FPM 密封（V）。

HFA/HFB/HFC 介质：请咨询技术部门。

介质温度 > 80℃：加速油液 / 密封老化，需保持介质理化性能稳定。

外形及安装尺寸（mm）

PRM3-D/DT（双控款）

总长：235；安装段长：131；两端长度：52

宽度：40；安装面孔径：Ø7.5

接口：P/T/A/B 标准布局

PRM3-PT/BA/BT（单控款）

型号 A（安装段长） B（总长）

PT 105 157

BA 100 152

BT 100 152

宽度：40；安装面孔径：Ø7.5

PRM3-AT（A 路单控款）

总长：152；安装段长：100；安装面宽度：46

宽度：40；安装面孔径：Ø7.5

通用配件：

锁紧螺母：扳手 19

内六角调节螺钉：扳手 6（标准），顺时针调压升高

密封件：4 个 2037 型 O 形圈（9.25×1.78，硬度 90 Shore）

调节旋钮

标准：内六角螺钉；可选旋钮款（代码 K）

旋钮尺寸：总长 80mm，含调节旋钮、锁紧环

意大利迪普马DUPLOMATIC直动式溢流阀订货型号：

PRM3-AT140/10N/S

PRM3-D210/10N/S

PRM3-D350/10N/S

PRM3-DT070/10N/S

PRM3-DT350/10N/S

PRM3-PT210/10N/K

PRM3-PT210/10N/S

PRM3-PT350/10N/S
