力士乐输送机3842547995，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH输送机
3842547995

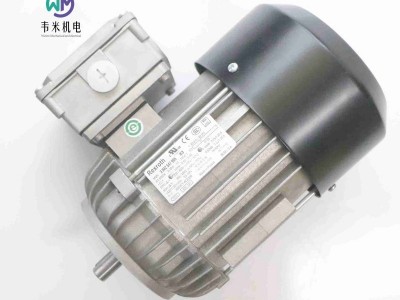

三相异步电机 MOTOR 230/400V450W50HZ-265/460V520W60HZ
力士乐REXROTH摇杆3842530797
摇杆 WI/M
区域监测
识别工件托盘
用于堆积压力控制
结构简单、紧凑
适合安装在型材宽度为 45 mm 的 ST 2/… 输送段或型材宽度为 50 mm 的 ST 2/…-H 的输送段上
适用于 EPA 环境
WI/M 摇杆不能用于停止来自横向输送机的工件托盘。除此之外，必须安装符合工件托盘重量的止挡或阻尼器，以吸收止挡的冲击力。
气缸开关直接将滑动操作转换为气动信号。通过 VE 2 挡停器可简便、纯粹地实现气动堆积压力调节。
摇杆用于以下领域：
区域监测
停止工件托盘的横向输送
识别工件托盘
根据所需功能，WI/M、WI 2/… 摇杆应配备一个或两个传感器。
供货范围
包含用于安装在 ST 2/... 输送段或 BS 2/... 传送带输送段上的紧固件
摇板 WI /M
摇板 WI /M 在力士乐输送系统 TS?1、TS?2plus 和 MTS?2 中，对工件托盘进行范围检测。
供货范围
摇板 WI /M，预装配完成。
安装组件 3 842 530 798(在塑料袋中)
带接近开关的应用
用于在输送系统中进行范围监控。弹簧支撑的开关摇板能够识别工件托盘。利用开关摇板中的金属元件能够通过一个带 4 至 6 mm 缓冲间矩的接近开关 M12x1.5 来进行检测。
在 WI /M 上设有固定孔和定位销。
带气动开关的应用
利用配件气动接近开关 (3 842 532 151)，推杆的操作也可以直接转换成一个气动信号。与一个气动挡停器联合使用，可以组成一个简单的、纯气动的工件托盘堆积控制装置。
力士乐REXROTH铰链，铝3842544531
铝铰链，适用于所有锁坑系统
可在实心表面元件上装配
高品质型式
导电型式
采用耐磨导套，适于在洁净室条件下使用
力士乐REXROTH铰链，可拆卸3842544554
用于构建大型、重型门
可拆卸
用于左、右止挡
外部安装：开启角度大约为 180°
内部安装：防止未授权装配，如安全装备
铰链：铸锌
端盖：PA；黑色
固定材料：钢；镀锌
供货范围
铰链，可拆卸 P1=45/60 P2=45/60 包含紧固件 (FS)、2 个端盖
力士乐REXROTH挡停器3842547785
气动挡停器
搭配总重不超过 60 kg 的工件托盘能获得佳缓冲效果
无级可调缓冲
适用于 EPA 环境
缓冲停止一个堆积工件托盘。挡停器将一个或多个堆积工件托盘停止在确定的工件托盘止动表面。当压力释放后，挡停器通过弹簧关闭，同时工件托盘停止。安装在辊道内，直接装于输送段。
编号 3842547785
工件托盘的大总重mG 60kg
重量m 1kg
工作温度T 0 ... +60°C
ESD 是
材料规格
壳体：铝材，经硬质阳极氧化处理
凸轮：钢；淬火
需要的压缩空气接口p 4 ... 6bar
气动压入配合φ 4mm
力士乐端板3842548752
端盖 45x45
端盖用于避免在型材开口端受伤
设计美观
带孔端盖适于结合调平支脚和滚轮一起使用
力士乐REXROTH支架3842548863
支架 45/45
带有定位凸耳的支架，适于快速、的组装，防止转动
定位凸耳易于移除，以便于在板件上组装，或以直角装配到槽上
版本 designLINE ，采用特殊的银粉漆 (RAL 9006)，真正的高品质设计
偏移滑块，用于 45/45 托架的偏置定位
端盖，用于防尘，有灰色（RAL 7004）和黑色 ESD（RAL 9005）两种版本
型材精加工：不需要
力士乐REXROTH减震器 DA 2/100-C
3842525734
DA 2/100-C 阻尼器
DA 2/100-C 阻尼器
用于容许总重高达 100 kg 的工件托盘
气动阻尼器
无级可调
在纵向输送段进料时
重型工件托盘与轻型工件托盘之间的比率为 2:1 时，能获得佳缓冲效果
可与 WT 2、WT 2/F、WT 2/H 和 WT 2/F-H 组合使用
安装位置：ST 2/... 输送段、BS 2/... 传送带输送段
供货范围 含紧固件,阻尼器 DA 2/100-C 用于工件托盘 WT 2 和 WT 2/F 的进料
供货提示 未装配
提示 根据需求可使用高温阻尼器
额定速度 [m/min] 6,9,12,15,18
工件托盘总重量 [mG] 多重 [kg] 100,100,100,95,55
材料说明 外壳：铝，硬质氧化,止挡：钢，淬火
高工作温度 [T] 0 ... +60 °C
重量 [m] 5
工件托盘总重量 [mG] [kg] 100
气动旋入式接头 [?] [mm] 6
重量 [kg] 1.49
力士乐REXROTH油箱 LC2
3842543469
LC 2 储油箱
模块化设计，由 LU 2 自动润滑装置、LC 2 储油箱和转接头套件组成
LU 2 自动润滑装置带有驱动机构、连接至驱动模块的压缩空气接头，以及紧固件
LC 2 储油箱带有 Klüber 的 Structovis GHD，容量为 0.25 l（必须单独订购）
特定的转接头套件与相容的润滑销结合，用于不同的驱动模块
调节润滑量，使分配的润滑剂量符合 LU 2 自动润滑装置的计量流程。此计量流程由外部 PLC 启动。
设计用于润滑一个传送带输送段或一个输送单元
使用平顶链时，强烈建议采用 LU 2 自动润滑装置
包装单位 4
重量 [kg] 0.355
力士乐REXROTH滚轮组件 RE 45 SK ESD
3842538065
滚轮元件 RE45SK ESD
滚轮组成3842537978+3842554760
用于构建手工输送段的组件
基于多功能 U 形型材
夹入式输送元件，适于所有要求：
– 带或不带法兰的滚轮；4 种颜色，可以直观识别库存（看板），或者用于区分合格/不合格部件– 带或不带一体式横向导轨的滑轨 (GSSK, GS)
– 带和不带法兰的滚轮元件 (RE45SK, RE45)
ESD 是
颜色 黑色
包装单位 100
供货提示 完全装配
长度 [L] [mm] 45
力 [Fmax] [N] 20
材料说明 滚子元件：PA,轴承：钢螺栓,滚轮：PA 66,外壳：PA 6
所需配件 输送段型材 SP 2/B
重量 [kg] 0.021
力士乐REXROTH框架模块 WT320 A
3842174303
标准框架模块，转角模块 (PA) 320
标准框架模块，转角模块 (PA) 320
标准边长为 160 至 400 mm 的转角模块
320 mm 框架扩展模块
材料：
带 PA（聚酰胺）耐磨垫的转角/扩展模块 (PA)，或者
带 PE（聚乙烯）耐磨垫的转角/扩展模块 (PA)
适用于总重 mW > 50 kg 和输送速度 vN >12 M/min 的情况，需要加固型框架模块
可接合 WT 2 承载板使用
工件托盘总重量 [mG] [kg] 50
边长 [bWT，lWT] [mm] 320
重量 [kg] 0.14
力士乐REXROTH立方连接件 40/3
3842529011
方形连接件 40/3
方形连接件 40/3
型材精加工：不需要
用于截面相同的型材之间的抗扭转转角连接
端盖，用于盖住开口
利用自攻螺丝固定在型材的中心孔上
型材槽 10
尺寸 40x40
ESD 是
出库数量 3
包装单位 20
材料 压铸铝
弯矩 3P [Nm] 70
推荐配件 沉头螺钉 S12x30,端盖 D24，信号灰 (PP),端盖 D24，黑色 (PP)
重量 [kg] 0.084
力士乐REXROTH立方连接件 40/3 SET
3842549868
方形连接件 40/3 套件（标准型）
方形连接件 40/3 套件（标准型）
型材精加工：不需要
用于截面相同的型材之间的抗扭转转角连接
端盖，用于盖住开口
利用自攻螺丝固定在型材的中心孔上
型材槽 10
ESD 是
尺寸 40x40
颜色 信号灰
出库数量 3
提示 方形连接件可建立导电连接，但套件中包含的端盖不具备 ESD 性能。
弯矩 3P [Nm] 70
紧固件 3x 螺栓 S12x30
材料说明 方形连接件：压铸铝,紧固件材料：钢，镀锌
供货范围 含紧固件,方形连接件（标准型）,端盖 D24，信号灰 (PP)
材料 压铸铝
推荐配件 端盖 D24，黑色 (PP)
重量 [kg] 0.157
力士乐REXROTH拉簧 1-2 KG
3842520054
弹簧拉出器，1.0 -2.0
弹簧拉出器，1.0 -2.0
该弹簧拉出器用于以符合人体工程学的方式提供工具，如螺丝刀，以减小工人承受的不均匀的高应力
该弹簧拉出器带可回缩电缆，用于以符合人体工程学的方式提供气动工具，如气动螺丝刀，以减小工人承受的不均匀的高应力
承载载荷和电缆长度可调
在工作站使用吊架和滑车，或者滑动吊架进行装配
带可回缩电缆的弹簧拉出器
通过风棒提供压缩空气
用于进料管和工具连接的压缩空气接头：G1/4"
绳索拉出量 [mm] 1600
负载能力 1,0 ... 2,0
供货范围 包含安全拉线
自重 [kg] 0.6
重量 [kg] 0.658
力士乐REXROTH分配器 VE 2
0842900300
VE 2 挡停器
VE 2 挡停器
气动挡停器
倾斜挡停器；可打开，不会对工件托盘的接触面造成磨损
不容许采用可反转运行
额定速度 [m/min] 6,9,12,15,18
工件托盘总重量 [mG] 多重 [kg] 200,140,100,70,50
供货提示 完全装配
供货范围 包括用于安装至 ST 2/... 输送段的紧固材料,气动元件
工件托盘总重量 [mG] [kg] 200
高工作温度 [T] 0 ... +60 °C
气动旋入式接头 [?] [mm] 4
需要的压缩空气接口 [pmax] [bar] 6
需要的压缩空气接口 [pmin] [bar] 4
提示 根据需求可使用高温分离器
材料说明 外壳：PA 6,安全掣：黄铜,凸轮：PA 66
推荐配件 VE 2/RS 返回止挡,开关支架 SH 2/...,位置传感器
重量 [kg] 0.43
力士乐输送机3842547995
