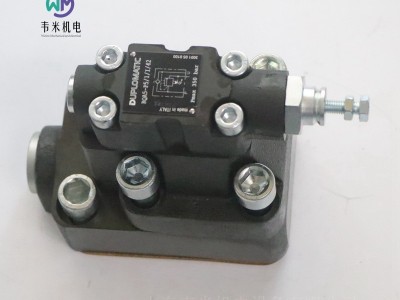

DUPLOMATIC卸荷阀RQA5-P5/1/I/42

DUPLOMATIC卸荷阀RQA5-P5/1/I/42，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

意大利迪普马DUPLOMATIC卸荷阀（适用于带蓄能器的回路）

RQ**-P

序列号 42

远程先导式RQR*-P

集成单向阀RQA*-P

板式安装

工作原理

— RQR*-P和RQR*-A型阀不仅具有溢流阀或安全阀的功能，而且在系统压力达到设定值时，能使油泵自动卸荷。

为了实现上述功能，必须在回路中安装蓄能器以保持回路压力。使用单向阀可防止蓄能器在阀打开时卸荷。

— 该阀主阀采用平衡式圆柱阀芯，流道宽大适用于大流量，并可以减小压降损失。

技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）

环境温度范围  -20 / +50°C

油液温度范围  -20 / +80°C

油液粘度范围  10 - 400cSt

油液允许的污染等级 根据 ISO 4406:1999 等级 20/18/15

推荐油液粘度  25cSt

订货型号：

RQ=卸荷阀

自动卸荷，适用于带蓄能器的回路

R = 远程先导式

A = 集成单向阀（安装尺寸3除外）

安装尺寸：

3 = RQR3-P ISO 6264-06-09-*-97 (CETOP R06)

5 = RQR5-P ISO 6264-08-13-*-97 (CETOP R08)

5 = RQA5-P

7 = RQR7-P ISO 6264-10-07-*-97 (CETOP R10)

7 = RQA7-P

P=板式安装

压力调整范围：

3 = 70 bar

5 = 210 bar

6 = 280 bar

差动压力 (值 ±2.5%)

1 =压力为设定值的75%时油泵开启

2 =压力为设定值的63%时油泵开启

I=内泄

M =SICBLOC调整旋钮（使用六角螺钉调整时省略）

序列号（序列号从40~49，外形及安装尺寸不变）

42=序列号

密封：使用矿物油时省略

V=氟橡胶，特种油液使用

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

调整旋钮

RQ型阀可选配SICBLOC调整旋钮，但只能用于主阀压力调节。操作时，应按下旋钮并旋转。若需要，订货型号增加选项M。

意大利迪普马DUPLOMATIC卸荷阀订货型号：

RQR3-P5/1/I/42

RQA5-P3/1/I/42

RQA5-P5/1/I/42

RQA5-P5/1/I/M/41

意大利迪普马DUPLOMATIC自动卸荷阀和电磁卸荷阀

（适用于带蓄能器回路）

序列号 51

板式安装

工作原理 液压符号

RQRM*-P

远程先导式

RQAM*-P

集成单向阀

工作原理

-RQ*M*-P型阀不仅具有溢流阀或安全阀的功能，而且在系统压力达到设定值或者电磁阀断电时，能使油泵自动卸荷。为实现上述功能，必须在回路中安装蓄能器以保持回路压力。使用单向阀可防止蓄能器在阀打开时卸荷。

-该阀主阀采用平衡式圆柱阀芯，流道宽大适用于大流量，并可以减小压降损失。

技术参数 （在油温50°C，油液粘度 36 cSt条件下测得）

型号  RQRM3-P RQRM5-P RQRM7-P RQAM5-P RQAM7-P

大工作压力  350bar 320bar

大流量 200l/min 400l/min 500l/min 400l/min 500l/min

环境温度范围  -20 / +50°C

油液温度范围  -20 / +80°C

油液粘度范围  10 - 400cSt

油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15

推荐油液粘度  25cSt

重量  5kg 5.8kg 8kg 12kg 20.5kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

调整旋钮

RQ*M*-P型阀可选配SICBLOC调整旋钮，但只能用于主阀压力调节。操作时，应按下旋钮并旋转。若需要，订货型号增加选项/M。

电气插头

电磁阀供货时不带电气插头，必须单独订货。

手动应急操作，保护罩式：CM

安装的电磁阀都会接触大气或者处于炎热环境中，建议选用保护罩式手动应急操作的电磁阀。订货型号增加选项CM。

意大利迪普马DUPLOMATIC电磁卸荷阀订货型号：

RQRM3-P5/1/A/51N-D24K1

RQRM5-P5/1/A/51N-D24K1

RQAM5-P3/1/A/I/51N-D24K1

RQAM5-P3/1/A/51N-D24K1

RQAM5-P5/1/A/51N-D24K1

RQAM5-P5/1/A/I/51N-D24K1

RQAM5-P5/1/A/I/51V-D24K1

RQAM5-P5/1/A/I/51N-D24K1/CM

RQAM5-P6/1/A/51N-D24K1

RQAM7-P5/1/A/51N-D24K1
