力士乐液压方向短管阀4WE6J6X/EW230N9K4

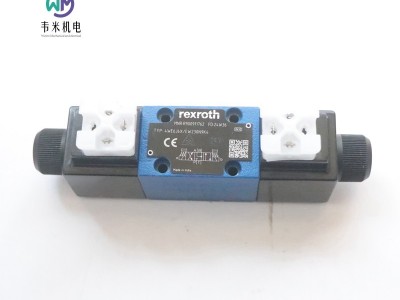

力士乐液压方向短管阀4WE6J6X/EW230N9K4，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

力士乐REXROTH液压方向短管阀4WE6J6X/EW230N9K4

R900911762 4WE6J6X/EW230N9K4

公称尺寸 6, 符号 J, 通过电磁致动, 230 VAC 50/60Hz

液压  阀门  方向阀  换向阀  液压方向短管阀 电磁阀

高性能范围内的工业液压阀。根据液压符号可靠切换油流方向

滑阀

直动式

连接图 ISO 4401-03-02-0-05

产品系列 WE6../E

工作压力. [bar] 350.0

体积流量 [l/min] 60.0

活塞符号 符号 J

连接类型 底板安装

标称尺寸 6

驱动类型 通过电磁致动

连接数 4

开关位置数 3

电源电压 230 VAC 50/60Hz

电插头 3 芯设备插头 (2 + PE)

电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803

符合性说明 CE - 低电压指令 2014/35/EU

UKCA - 低电压指令 SI2016/1091

液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD

密封件 NBR

重量 [kg] 1.72

力士乐 4WE6J6X/EW230N9K4（R900911762）电磁换向阀产品详情

一、产品概述

在工业液压成套设备、自动化生产线、机床加工、橡塑机械、冶金工装、轻工液压站等多领域，博世力士乐 REXROTH 4WE6J6X/EW230N9K4（订货号 R900911762）三位四通电磁换向阀是 6 通径直动式滑阀方向控制元件中的主流选型产品，依托德国原厂成熟工艺与标准化设计，用于精准管控液压油路通断、介质流向切换，依托稳定的阀芯结构与湿式电磁铁配置，适配多品类液压介质与复杂工况环境，是中小型液压系统执行元件动作控制的核心配件，产品满足 ISO 国际安装规范、欧盟 CE 及英国 UKCA 合规认证，全球多行业设备配套装机量庞大，备件替换、新机配套通用性突出。

本款阀体公称通径 6mm，底板安装结构，安装基面遵照ISO 4401-03-02-0-05标准，单台净重 1.72kg，标配 NBR 丁腈橡胶密封，适配 HL、HLP、HLPD、HVLP、HVLPD 矿物液压油以及 HFC 含水液压液；额定工作压力 350bar，交流 230V 供电工况下额定通流体积流量 60L/min，采用双电磁铁驱动、弹簧对中复位结构，三位四通油口布局，配备隐式手动应急顶杆与标准 DIN 电气插头，交流 50/60Hz 通用线圈，电气接线为 3 芯 2+PE 接地规格，适配国内车间常规市电供电环境。产品含税供货，原厂正品附带出厂合格证、规格说明书，全规格参数对标力士乐原厂样本标准。

二、全型号字符拆解详解（样本标准释义，4WE6J6X/EW230N9K4 逐段解析）

整串型号分为主体规格段 4WE6J6X与电磁配置段 EW230N9K4两大模块，订货号 R900911762 为力士乐原厂物料编码，对应本款 J 机能、AC230V 整阀专属出厂编号，原厂系统可凭编码溯源生产批次、出厂参数，下面按照力士乐官方命名规范逐个拆解字母、数字含义：

（1）前段：4 W E 6 J 6X （阀体本体规格编码）

4：四通结构：代表阀体为4 通油口布局（P 进油口、T 回油口、A/B 执行器控制油口），三位四通基础油路架构，区别于 3 通、2 通阀结构，是工业液压最常用油路形式；

W：湿式电磁铁驱动系列代号：WE 系列为力士乐直动湿式电磁换向阀专属系列代码，W 代表湿式电磁铁结构，E 代表高功率线圈配置，线圈铁芯浸泡在液压油内运行，相比干式电磁铁散热性能更好、换向摩擦损耗更低，适合长期高频启停工况；

6：公称通径 6mm：阀体标准通径规格，行业统称 6 通径换向阀，是中小液压系统标配通径，匹配 6 通径标准油路集成底板；

J：阀芯中位机能代号（J 型中位）：决定阀体失电中位时油路连通逻辑，J 机能中位状态：P 口封闭，A、B 油口连通 T 回油口。中位油泵保压卸荷、油缸两腔回油泄压，常用于夹紧油缸、辅助定位缸、辅助进给油缸控制，停机后执行元件可被动浮动，广泛应用机床夹具、注塑机抽芯、小型液压工装回路；

6X：产品系列版本号：代表 60~69 代通用系列，X 标注说明同系列全部 6X 规格阀体安装尺寸、油口位置、底板安装孔位完全通用互换，后期设备改造替换同系列不同机能阀芯阀体无需更换集成油路板，降低改造成本。

（2）后段：/ E W230 N9 K4（电磁铁、电压、附件、接线规格编码，斜杠为本体与电磁附件分隔符）

E：高功率可拆卸湿式电磁铁：斜杠首位 E 代表加强型大功率湿式电磁线圈，线圈可单独拆装替换，无需拆解阀体油路，线圈支持 90° 旋转调整出线朝向，适配狭小安装空间布线；

W：交流电压标识：W=AC 交流电（G 代表 DC 直流电，是力士乐通用区分规则）；230：额定供电电压 AC230V，适配 50/60Hz 工频，兼容国内 220V 市电波动区间，工厂车间常规供电直接接线使用，无需加装变压器；

N9：隐藏式内置手动应急按钮：N = 带手动应急操作，9=内嵌隐藏式顶针结构（非外置旋钮），设备断电、线圈故障时，可用细杆按压顶针强制换向调试油路，方便设备检修、空载试机，无 N 标识则阀体不带手动应急功能；

K4：电气插头规格：遵照 EN 175301-803（原 DIN43650）标准方形 3 芯插头，2 芯电源 + 1 芯 PE 接地防护，独立分体插头结构（无内置指示灯、无集成引线），工业通用液压阀标准接线配件，市面通用替换配件充足。

（3）订货号 R900911762 释义

R 开头是博世力士乐全球物料编码规则，R900 开头为 WE6 系列 6 通径电磁换向阀专属编码段，末尾数字为本款4WE6J6X/EW230N9K4 原厂唯一物料号，原厂仓储、报关、生产、质保全部以该编号归档，采购、售后、备件核对优先核对 R 编号，避免同型号不同配置错发。

三、产品核心性能优势

严苛工艺，承压与密封性稳定

阀体本体采用精密压铸阀体，阀芯经过高精度珩磨加工，搭配 NBR 丁腈密封件，P/A/B 工作油口最高承压 350bar，T 回油口 AC 工况承压 160bar，常规工业高压工况下内泄漏量控制在合理区间，长时间连续运行不易出现渗油、卡阀故障，油液适用温度区间 - 30℃~+80℃，环境温度 - 30℃~+50℃均可稳定工作。

湿式线圈结构，工况适配范围广

AC230V 湿式交流电磁铁，油浸式铁芯设计，工作温升控制优异，抗粉尘、水汽能力强，插头满足 IP65 防护等级，在粉尘车间、潮湿橡塑车间、露天轻型工程机械配套场景均可正常使用，换向动作响应平顺，冲击小，降低液压系统水锤冲击对管路、油缸损耗。

合规认证齐全，进出口设备适配

产品通过欧盟 CE 低压指令 2014/35/EU、英国 UKCA SI2016/1091 认证，出口外贸设备、进口整机国产化替换均可满足报关与设备验收标准，原厂出厂全流程质检，配套设备可顺利通过国内外设备安检验收。

安装通用性强，维保便捷

ISO4401 标准安装基面，市面所有国标 6 通径油路集成块、安装底板通用；线圈独立拆装、手动应急标配，后期线圈损坏可单独采购配件更换，不用整阀报废，降低设备维保采购成本。

四、适用行业与设备场景

机床行业：数控车床、磨床、加工中心夹具夹紧回路、尾座进退油缸控制，J 型中位泄压特性适配夹具松夹浮动需求；

橡塑机械：小型注塑机抽芯油缸、挤出机液压辅助锁模，230V 交流供电适配注塑车间市电布局；

轻工自动化：液压打包机、冲压工装、皮革裁切液压站、食品机械液压执行机构；

冶金及通用重工：小型冶金辅助工装、热处理夹具液压控制、流水线升降油缸换向；

设备国产化替换：各类进口原装设备旧阀备件替换，凭借统一 ISO 安装尺寸，直接替换国产 6 通径阀、其他品牌同规格换向阀。

五、供货与含税说明

本款 4WE6J6X/EW230N9K4（R900911762）力士乐电磁阀为原厂原装正品，报价均包含 13% 增值税专用发票税费，发票类目可开液压元件、电磁阀、液压换向阀；常备现货库存，支持批量订货、单台零售，出货附带原厂产品说明书、合格证，可按需配套标准安装底板、DIN 接线插头等附属配件，技术团队可协助客户选型核对中位机能、电压规格，按需匹配同系列 C/D/E/G 等其他机能阀体。

六、产品配套参数汇总

表格

项目 技术参数

产品型号 4WE6J6X/EW230N9K4

原厂订货号 R900911762

公称通径 6mm（6 通径）

中位机能 J 型，中位 P 封闭，A-B 通 T

驱动形式 双湿式交流电磁铁 + 弹簧对中复位

额定电压 AC230V 50/60Hz

最高工作压力 P/A/B：350bar；T 口：160bar

额定流量 60L/min（AC230V 工况）

安装方式 底板安装，ISO4401-03-02-0-05

密封材质 NBR 丁腈橡胶

适用液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC

电气标准 EN175301-803（DIN43650）3 芯（2+PE）插头

单台净重 1.72kg

合规认证 CE、UKCA

七、选购小贴士

客户选型时优先核对三项关键参数：阀芯机能（J/C/D/E 等）、供电电压（AC230V/DC24V）、是否需要手动应急（N9），三项参数任意变更对应产品型号、R 订货号同步改变；如需变更密封材质（FKM 氟橡胶耐特殊油品）、加装节流孔（B08/B10）可定制对应规格阀体，报价同样含增值税，可提供原厂样本核对参数确认后再下单。

本文内容基于公开产品及网络数据，实际选型请以官方技术手册为准，并考虑具体工况参数。
