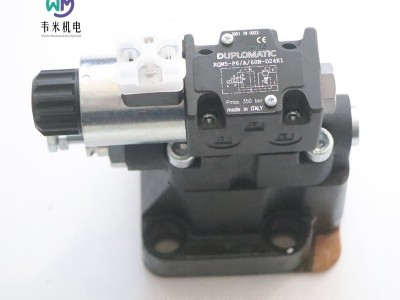

电磁溢流阀RQM5-P6/A/60N-D24K1

DUPLOMATIC电磁溢流阀RQM5-P6/A/60N-D24K1，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

意大利 DUPLOMATIC 迪普马 RQM5-P6/A/60N-D24K1 电磁溢流阀：工业液压系统的压力控制优选

在工业液压系统中，压力稳定控制、安全过载保护与高效卸荷切换是保障设备可靠运行、降低能耗的核心需求。意大利 DUPLOMATIC（迪普马）作为全球液压元件制造商，其 RQM5-P6/A/60N-D24K1 电磁溢流阀凭借成熟的先导式结构、稳定的性能表现与灵活的控制模式，广泛应用于冶金、机床、工程机械、注塑设备等中高压液压场景，是中大型液压站压力控制与卸荷回路的核心配置。

一、产品核心定位与功能优势

RQM5-P6/A/60N-D24K1 属于 RQM*-P 系列先导式电磁溢流阀，集成系统安全阀、远程卸荷阀、压力多级选择三大核心功能，可直接安装于液压泵出口，实现高压工作与低压卸荷的快速切换，同时限制系统最高压力，避免过载损坏。

核心功能

过载保护：作为系统主溢流阀，稳定控制最高压力至 350bar，压力超限时自动溢流，保护泵、管路及执行元件免受高压冲击。

电磁卸荷：通过 24V 直流电磁铁控制，通电时实现全流量低压卸荷（卸荷压力低），断电时恢复设定工作压力，适配间歇工作工况，减少能耗与系统发热。

压力调节：标配六角调节螺钉，可精准设定主压力；可选配 SICBLOC 调节旋钮，适配频繁调压场景，操作便捷。

远程控制：预留远程控制口，可外接远程调压阀或控制信号，实现远程压力调节与卸荷操作，适配自动化集成需求。

性能优势

高耐压与大流量：最高工作压力 350bar，最大流量 400L/min，适配中高压、大流量液压系统，满足重型设备工况需求。

稳定耐用：采用先导式结构，压力控制精度高、响应平稳，无明显压力波动；阀体采用高强度合金材质，密封件适配矿物油，抗老化、耐磨损，延长使用寿命。

宽工况适配：环境温度适配 - 20℃至 + 50℃，油液温度适配 - 20℃至 + 80℃，可在高低温、多粉尘等恶劣工业环境中稳定运行。

标准模块化：符合 ISO 6264（CETOP RP 121H）标准板式安装，安装底板通用，可与同规格液压元件互换，简化系统设计与后期维护。

低噪低能耗：卸荷状态下压力损失小，系统发热低；电磁铁动作平稳，运行噪音低，适配精密机床、自动化生产线等对环境要求较高的场景。

二、型号字母数字完整含义解析（基于原厂样本）

RQM5-P6/A/60N-D24K1 型号共分 7 个核心段，每段字母、数字均对应明确技术参数，以下为原厂标准拆解，精准匹配产品规格：

1. RQM：系列代号

R：Relief valve（溢流阀），标识产品基础类型为压力溢流阀；

Q：Pilot-operated（先导式），代表采用先导控制结构，区别于直动式溢流阀，具备压力稳定、流量大的优势；

M：Magnetic（电磁控制），表示集成电磁驱动模块，可实现远程卸荷或压力切换功能。

2. 5：规格尺寸代号

对应 CETOP RP 121H 标准规格，5 代表通径规格为 ISO 6264-08（CETOP R08），适配最大流量 400L/min，属于中大型规格，适配中大型液压站主泵回路。

3. P6：安装与通径组合代号

P：Plate mounting（板式安装），标识安装方式为板式，需配套标准安装底板，安装便捷、密封性好；

6：通径细化代号，对应主阀通径规格，匹配 ISO 6264 标准，保障油液流通顺畅，减少压力损失。

4. A：电磁阀机能代号

A 代表单电磁铁全流量卸荷机能：通电时，电磁阀打开，主阀实现全流量低压卸荷；断电时，电磁阀关闭，主阀恢复设定工作压力。该机能适配 “高压工作、低压待机” 的常规工况，是工业液压系统最常用的机能类型。

5. 60N：系列与密封材质代号

60：产品系列号，代表 RQM*-P 系列第 60 代设计，优化了阀体流道、密封结构与电磁铁性能，适配现代工业液压的高效、可靠需求；

N：Seal material（密封材质），N 代表 NBR（丁腈橡胶）密封，适配 ISO 6743-4 标准的矿物液压油（HL、HM 型），耐油、抗老化，适配常规油温工况。

6. D24：电磁铁供电规格代号

D：Direct current（直流），标识电磁铁为直流供电类型，运行平稳、噪音低、发热少，适配工业自动化直流控制回路；

24：额定工作电压 24V DC，为工业通用低压直流电压，安全性高，适配 PLC 控制、蓄电池供电等场景，通用性强。

7. K1：电气接口代号

K1 代表 DIN 43650 标准电气插头，为液压电磁阀通用接口，防护等级达标，接线便捷、连接可靠，适配工业环境振动、潮湿工况，便于快速接线与维护。

三、详细技术参数（原厂标准，油温 50℃、粘度 36cSt 条件下）

表格

参数项 数值 备注

最高工作压力 350bar 系统安全压力上限

最大流量 400L/min 适配中大型液压泵

调压范围 0-350bar 可通过调节螺钉精准设定

环境温度 -20℃~+50℃ 适配恶劣工业环境

油液温度 -20℃~+80℃ 适配常规液压油工况

油液粘度 10-400cSt 推荐 25cSt，适配矿物油

密封材质 NBR（丁腈橡胶） 适配 HL、HM 型矿物液压油

电磁铁电压 24V DC 直流供电，运行稳定

安装方式 板式（ISO 6264-08） 标准底板，通用性强

电气接口 DIN 43650（K1） 通用插头，接线便捷

四、典型应用场景

冶金设备：轧钢机、连铸机液压系统，控制轧辊压力，实现过载保护与间歇卸荷，保障设备连续运行。

机床行业：数控车床、加工中心液压站，控制主轴、进给机构压力，低压卸荷减少待机能耗，提升加工精度。

工程机械：挖掘机、起重机、装载机液压系统，限制主泵压力，保护液压元件，适配重载、冲击工况。

注塑设备：注塑机液压回路，控制合模、射胶压力，高压锁模、低压待机，降低能耗与系统发热。

通用液压站：中大型液压站主压力控制单元，适配多执行元件系统，实现压力稳定、安全保护与高效卸荷。

五、选型与安装注意事项

选型匹配：根据系统最大压力、流量选择规格，RQM5 适配 400L/min 以内流量，350bar 以内压力；常规矿物油选 NBR 密封（N），特殊油液可定制 FPM 密封（V）。

安装规范：采用标准 ISO 6264-08 安装底板，安装面平整无杂质，螺栓均匀紧固，避免阀体变形；进油口接泵出口，回油口接油箱，远程口按需外接控制元件。

油液要求：使用清洁的矿物液压油，污染等级不低于 ISO 4406:1999 20/18/15，定期更换滤芯，避免杂质磨损阀芯。

电气接线：24V DC 电磁铁接线匹配 DIN 43650 插头，接线牢固、防水防潮，避免短路；通电前检查电压匹配，防止电磁铁烧毁。

六、总结

意大利 DUPLOMATIC 迪普马 RQM5-P6/A/60N-D24K1 电磁溢流阀以先导式稳定结构、350bar 高耐压、400L/min 大流量、24V 直流电磁控制为核心优势，集成过载保护、电磁卸荷、压力调节功能，适配冶金、机床、工程机械等中高压液压场景。型号各段参数清晰，匹配原厂标准，选型、安装、维护便捷，是中大型液压系统压力控制的可靠选择，助力工业设备高效、稳定、低能耗运行

本文内容基于公开产品及网络数据，实际选型请以官方技术手册为准，并考虑具体工况参数。

DUPLOMATIC电磁溢流阀RQM5-P6/A/60N-D24K1
