REXROTH滑块R162341320

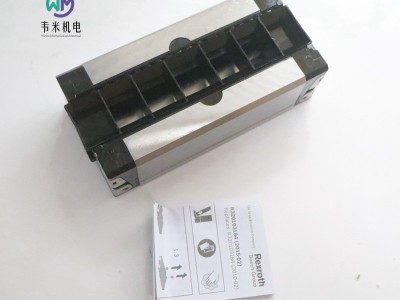

REXROTH滑块R162341320，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

力士乐REXROTH滚珠托架KWD-045-SLS-C1-H-1

R162341320 KWD-045-SLS-C1-H-1

滚珠滑块，SLS，规格 45，CS 钢，高精度，低预紧，不带滚珠链

线性传动技术  线性导轨  高精度滚珠导轨导向系统 BSHP  高精度滚珠滑块 BSHP  滚珠托架

特点

滚珠滑块精度高，具有以下产品特性：

规格 45

SLS 结构型式：宽度 = 窄，长度 = 长，高度 = 标准

导向滑块体采用 CS 碳素钢制造

预紧等级 C1：低度预紧

精度等级 H：高 (H)

不带滚珠链

已经预润滑并进行了防腐处理

减摩轴承润滑脂 Dynalub 510

不带左侧附件元件（定位边在前）

不带右侧附件元件（定位边在前）

直头润滑接口散装供货。

标准款导向滑块体

导向滑块的总长度 = 174.1 mm

互换设计：导向滑块和导轨可以以任何精度相互组合。

应用范围：适用于横向上空间受限的场合

适合非常高的载荷

所有四个主负载方向上的高额定载荷相同

长效润滑可在数年内持续有效

可互换性不受限制，所有的滚珠导轨系统都可与各精度等级的各种版本滚珠滑块任意组合。

高转矩负载承受力

经优化的入口区几何结构，以及大量的滚珠，程度地减少了弹性挠度的变化

滚珠滑块的配件可从上面安装

集成式全密封

利用集成润滑油箱实现低润滑量系统

所有配件均配置有端面紧固螺纹

可用于各种 SNS/SNO 滚珠导轨

极好的动态特性

各种不同预紧等级

规格

规格 滚珠导轨系统

公称尺寸 [mm] 45

结构型式 SLS – 窄型 长 标准高

构造型式 高精度滚珠滑块

型材导轨系统材质 碳钢

预紧等级 C1 - 低度预紧

精度等级 H - 高精密

密封件 SS - 标准密封件

滚珠链 无滚珠链（标准）

自动调整以补偿轴心差 不能自动对准

导向滑块宽度 [mm] 86.0

导向滑块长度 [mm] 174.1

导向滑块高度 [mm] 50.3

带导轨的导向滑块的高度 [mm] 60.0

润滑 已预润滑、已防腐处理

加速度 amax [m/s²] 500.0

提示 加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2

允许线性速度 vmax [m/s] 5.0

允许环境温度 (min. … max.) -10 °C ... +80 °C

允许环境温度 (min. … max.) 提示 短时间内可维持高达 100°C。在零下温度时请询问。

摩擦系数 μ 0.002 ... 0.003

摩擦系数 μ 提示 无密封摩擦

重量 [kg] 3.38

额定动载荷 C50 [N] 140000.0

动态承载量 C50 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。

额定动载荷 C100 [N] 111000.0

动态承载量 C100 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态额定载荷 C0 [N] 190000.0

额定动扭转转矩 Mt50 [Nm] 3790.0

提示 额定动扭转转矩 Mt50 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。

额定动扭转转矩 Mt100 [Nm] 3010.0

提示 额定动扭转转矩 Mt100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态扭转力矩载荷 Mt0 [Nm] 5120

额定纵向动转矩 ML50 [Nm] 3440.0

提示 额定纵向动转矩 ML50 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。

额定动纵向转矩 ML100 [Nm] 2730.0

提示 额定动纵向转矩 ML100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态纵向力矩载荷 ML0 [Nm] 4660

导轨节距 T [mm] 105

尺寸 A（型材导轨系统） [mm] 86

尺寸 A1（型材导轨系统） [mm] 43

尺寸 A2（型材导轨系统） [mm] 45

尺寸 A3（型材导轨系统） [mm] 20.5

尺寸 B（型材导轨系统） [mm] 174.1

尺寸 B 公差（型材导轨系统） [mm] +0.5

尺寸 B1 [mm] 133.5

尺寸 E1 [mm] 60

尺寸 E2（型材导轨系统） [mm] 80

尺寸 E8（型材导轨系统） [mm] 69.8

尺寸 E9（型材导轨系统） [mm] 20.9

尺寸 H [mm] 60.0

尺寸 H1（型材导轨系统） [mm] 50.3

尺寸 H2 带防护带（型材导轨系统） [mm] 40.15

尺寸 H2 不带防护带（型材导轨系统） [mm] 39.85

尺寸 K1（型材导轨系统） [mm] 35.5

尺寸 K2（型材导轨系统） [mm] 37.5

尺寸 K3（型材导轨系统） [mm] 8.2

尺寸 K4（型材导轨系统） [mm] 8.2

尺寸 N3（型材导轨系统） [mm] 18

尺寸 N6（型材导轨系统） [mm] 23.5

尺寸 N6 公差（型材导轨系统） [mm] ±0.5

尺寸 S2（型材导轨系统） M10

尺寸 S5（型材导轨系统） [mm] 14

尺寸 S9 M4x7 mm

尺寸 S9 螺纹直径（型材导轨系统） M4

尺寸 S9 螺距 [mm] 7

尺寸 T1 min [mm] 18

尺寸 V1 [mm] 10

配件

R161942500

润滑单元 45

前置润滑装置 (KSF) - 45

R341700702

油杯 M6X8-45DEG

液压式润滑嘴 - M6

R345503069

接长杆件 M6X10,5-M6

延长接头 - M6

R341700802

油杯 M6X8

液压式润滑嘴 - M6

R162040300

防尘罩 45 TYP 3

波纹管（标准）- 型号 3 - 45

R349928700

软管 PA12

润滑连接用塑料软管 - 3mm
