力士乐溢流阀041523038535000

力士乐溢流阀041523038535000，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

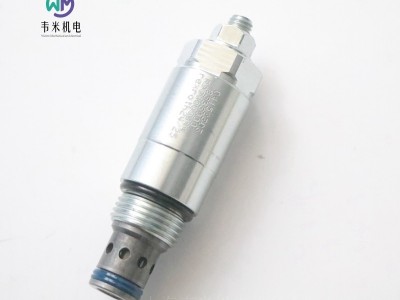

力士乐REXROTH螺纹插装阀041523038535000-VSDN-10A-35

R930005644 041523038535000

溢流阀，直动式，阀座设计，差速器区

旋入式阀门

工作压力350巴（5000磅/平方英寸）

流速120 l/min（32 gpm）

旋入孔CA-10A-2N

产品特性

产品系列的分类

减压阀，直接控制，阀座设计，差动表面

产品系列类型 VSDN

压力[bar] 350.

连接数 2.

体积流量[l/min] 120

正常位置 关闭，无电

阀锥阀

连接类型 旋入式阀

直接预控 直接控制

拧入孔 CA-10A-2N

额定流量【l/min】 120

可调压力范围[bar] 100-350

压力设置[bar] 350.

压力预设 压力预设

调整选项 无泄漏六角凹头螺钉

密封材料 NBR

压力流体 HLP，HLP

产品系列 减压阀

产品类型 VSDN

重量[kg] 0.245

力士乐 R930005644（041523038535000-VSDN-10A-35）直动式溢流阀 | 高压螺纹插装阀技术详解与应用

一、产品概述

在工业液压系统向高压化、集成化、紧凑型升级的趋势下，螺纹插装阀凭借结构紧凑、安装灵活、维护便捷等优势，成为液压动力控制单元的核心元件。力士乐 REXROTH 作为全球液压技术品牌，其 VSDN 系列直动式溢流阀（物料号R930005644，型号041523038535000-VSDN-10A-35），专为中高压液压系统设计，采用阀座式差速锥阀结构，具备350bar 高压耐受、120L/min 大流量通过、无泄漏压力调节等核心特性，广泛适配工业机械、工程机械、矿山设备等领域的压力控制与过载保护场景。

该阀属于直动式溢流阀范畴，区别于先导式结构，无需外部先导控制，通过阀芯与弹簧的直接平衡实现压力调控，响应速度快、控制精度高、抗污染能力强，尤其适合对压力稳定性、动态响应要求严苛的液压回路。同时，采用标准CA-10A-2N 旋入孔设计，可直接集成于液压阀块，大幅简化系统管路布局，降低泄漏风险，适配现代液压设备 “小型化、高效化” 的发展需求。

二、核心技术参数（原厂标准）

表格

参数类别 详细指标 备注

物料号 R930005644 力士乐唯一身份编码

型号 041523038535000-VSDN-10A-35 完整型号标识

产品类型 直动式溢流阀（阀座设计、差速器区） 二通、常闭、锥阀结构

工作压力 350bar（5000psi） 最大耐受压力，预设 350bar

可调压力范围 100-350bar 适配不同系统压力需求

额定流量 120L/min（32gpm） 最大稳定通过流量

旋入孔规格 CA-10A-2N 标准螺纹安装孔，适配 10 通径阀块

连接方式 螺纹插装式 直接旋入阀块，无需额外安装板

控制方式 直接控制（无先导） 响应迅速，动态性能优异

密封材料 NBR（丁腈橡胶） 适配 HLP 液压油，耐油、耐磨、抗老化

适配介质 HLP、HL 系列液压油 主流工业液压介质，兼容性强

正常位置 关闭（无电状态） 断电 / 无控制信号时，油路截止

调节方式 无泄漏六角凹头螺钉 压力可调，防泄漏设计

重量 0.245kg 轻量化设计，适配紧凑型系统

工作温度 -20℃~80℃ 常规工业环境适配，特殊工况可定制

三、型号字母数字含义深度解析（原厂命名规则）

力士乐螺纹插装阀型号采用分段式编码逻辑，每一位字母、数字均对应特定技术属性，完整型号041523038535000-VSDN-10A-35可拆解为前缀编码 + 系列代码 + 规格代码 + 压力代码四部分，以下结合原厂样本规范逐一解析Rexroth：

（一）前缀编码：041523038535000

该段为力士乐内部生产与追溯编码，共 15 位数字，不直接对应技术参数，但包含产品批次、生产工位、材质规格、检验标准等核心追溯信息，是产品原厂正品识别与售后维保的重要依据：

0415：产品大类编码，代表 “螺纹插装式压力阀”（溢流阀 / 减压阀 / 顺序阀），区别于方向阀、流量阀等其他品类；

23：结构特征编码，代表 “直动式、阀座设计、差速锥阀结构”，明确阀芯为锥阀式，采用差速受力设计，提升高压下的稳定性；

0385：规格与压力预编码，关联 10 通径、350bar 压力等级的基础参数；

35000：压力预设与定制编码，代表出厂预设压力350bar，无特殊定制需求时为标准编码。

（二）系列代码：VSDN

VSDN为产品核心系列标识，每一位字母对应关键功能与结构属性，是选型的核心依据Rexroth：

V：功能类型代码，代表 “压力阀（Valve Pressure）”，特指溢流阀、减压阀类压力控制元件；

S：控制方式代码，代表 “直动式（Direct Acting）”，无先导结构，阀芯直接受介质压力与弹簧力平衡控制；

D：结构设计代码，代表 “差速器区（Differential Area）”，阀芯采用差速受力设计，高压下受力更均匀，降低阀芯卡滞风险，提升压力稳定性；

N：常态位置代码，代表 “常闭（Normally Closed）”，无压力或无调节信号时，阀门处于关闭状态，油路截止，符合工业安全设计规范。

（三）规格代码：10A

10A为安装规格与结构细节编码，直接关联安装尺寸与适配阀块Rexroth：

10：通径规格代码，代表 “10 通径”，适配标准CA-10A-2N 旋入孔，对应阀块安装孔尺寸，是螺纹插装阀的核心安装参数；

A：密封与适配代码，代表 “标准密封（NBR）+ 通用适配”，默认采用丁腈橡胶密封，适配 HLP/HL 系列液压油，无特殊密封材质需求时为标准配置。

（四）压力代码：35

35为压力等级代码，代表 “最大工作压力 350bar”（35×10=350bar），与可调压力范围 100-350bar、出厂预设压力 350bar 完全匹配，明确产品高压耐受能力，适配中高压液压系统Rexroth。

（五）物料号 R930005644

力士乐全球唯一物料编码，用于采购、库存管理、售后追溯，与型号041523038535000-VSDN-10A-35一一对应，确保选型与供货精准匹配，避免型号混淆。

四、产品核心结构与工作原理

（一）核心结构组成

该阀采用一体化锥阀结构，核心部件包括：阀套、锥阀芯、调压弹簧、调节螺钉、密封组件（NBR），结构简洁、零件数量少，大幅降低故障概率，提升可靠性：

阀套：高强度合金材质，内部精密加工锥面与螺纹，适配 CA-10A-2N 旋入孔，外部螺纹用于与阀块紧固；

锥阀芯：核心控制元件，采用差速设计，一端承受介质压力，另一端连接调压弹簧，高压下受力均匀，关闭密封性好；

调压弹簧：提供预设压力，通过调节螺钉压缩 / 放松弹簧，改变弹簧预紧力，实现 100-350bar 压力调节；

调节螺钉：六角凹头设计，无泄漏结构，调节后可锁定，防止振动导致压力漂移；

密封组件：NBR 材质 O 型圈 + 挡圈，适配高压工况，防止阀套与阀块、阀芯与阀套间的内泄漏与外泄漏。

（二）工作原理

作为直动式溢流阀，其工作原理基于液压力与弹簧力平衡，无需外部先导控制，响应迅速、控制精准：

常态关闭：无压力或系统压力低于预设值时，调压弹簧预紧力推动锥阀芯压紧阀座，阀门处于关闭状态，油路截止，介质无法通过；

压力平衡开启：当系统压力升高，介质压力作用于锥阀芯底部，当液压力大于调压弹簧预紧力时，阀芯被顶起，阀门开启，高压介质通过溢流口回流至油箱，释放系统压力；

压力稳定控制：系统压力稳定在预设值时，液压力与弹簧力平衡，阀芯保持在微开状态，稳定溢流，维持系统压力恒定；

过载保护：系统压力异常升高（如负载过载）时，阀芯完全开启，大量介质快速溢流，限制系统压力不超过 350bar，保护液压泵、油缸、管路等元件免受高压损坏。

五、核心产品特性与优势

（一）高压耐受，性能稳定

最大工作压力350bar，适配中高压液压系统，满足工业机械、工程机械等重载工况需求；

差速锥阀结构设计，高压下受力均匀，阀芯无卡滞、无偏磨，压力波动小，稳定性强；

出厂预设压力 350bar，可调范围 100-350bar，适配不同系统压力需求，通用性强。

（二）大流量通过，响应迅速

额定流量120L/min，大流量工况下无明显压力损失，适配大流量液压回路；

直动式结构，无先导延迟，响应速度快（毫秒级），动态性能优异，适合压力突变、频繁启停的工况；

锥阀式密封，关闭时无内泄漏，溢流时通流顺畅，效率高。

（三）紧凑集成，安装便捷

螺纹插装式设计，重量仅0.245kg，结构紧凑，直接旋入阀块，无需额外安装板，节省安装空间；

标准CA-10A-2N 旋入孔，适配 10 通径阀块，兼容性强，替换便捷，降低改造成本；

一体化结构，零件数量少，维护简单，故障排查便捷，减少停机时间。

（四）密封可靠，适配性强

采用NBR 丁腈橡胶密封，耐油、耐磨、抗老化，适配 HLP/HL 系列液压油，温度适应性强（-20℃~80℃）；

无泄漏六角凹头调节螺钉，调节后可锁定，防止振动导致压力漂移，长期使用无外泄漏；

常闭设计，符合工业安全规范，断电 / 停机时油路截止，避免介质泄漏与系统误动作。

六、典型应用场景

该阀凭借高压、大流量、高响应、紧凑型优势，广泛适配以下工业液压场景：

工程机械：挖掘机、装载机、起重机、压路机等液压系统，用于主油路压力控制、过载保护、压力稳压；

工业机械：注塑机、压铸机、油压机、机床液压站等，适配高压成型、压力调节、过载保护回路；

矿山设备：液压钻机、掘进机、破碎机等重载设备，耐受高压冲击，稳定控制液压系统压力；

船舶液压：船舶舵机、锚机、液压甲板机械等，适配高压、高可靠性要求的液压回路；

通用液压系统：各类中高压液压动力单元（HPU）、液压泵站，作为核心压力控制元件，保障系统稳定运行。

七、选型与安装注意事项

（一）选型要点

压力匹配：系统最大工作压力≤350bar，预设压力建议为系统额定压力的 80%-90%，避免长期高压运行；

流量匹配：系统最大流量≤120L/min，大流量工况需核算压力损失，确保溢流稳定；

介质适配：优先选用 HLP/HL 系列液压油，粘度范围 10-46cSt，避免使用腐蚀性介质；

安装规格：确认阀块旋入孔为CA-10A-2N，通径 10，螺纹规格匹配，避免安装错位。

（二）安装与维护

安装扭矩：旋入阀块时，扭矩控制在41-47Nm，避免过紧损坏螺纹或过松导致泄漏；

清洁度：安装前彻底清洗阀块旋入孔与油路，去除铁屑、杂质，防止阀芯卡滞；

压力调节：调节时逐步旋转六角螺钉，顺时针增压、逆时针减压，调节后锁定，防止振动漂移；

定期维护：定期检查密封件磨损情况，更换老化 O 型圈；定期检测压力精度，校准预设压力，确保长期稳定运行。

八、总结

力士乐 R930005644（041523038535000-VSDN-10A-35）直动式溢流阀，作为 VSDN 系列核心产品，集成高压耐受、大流量通过、高响应、紧凑集成、密封可靠等多重优势，型号编码逻辑清晰，技术参数精准，适配中高压工业液压系统的压力控制与过载保护需求。

从型号解析到结构原理，从产品特性到应用场景，该阀始终以高可靠性、高稳定性、高适配性为核心，助力工业液压系统实现高效、安全、稳定运行，是工程机械、工业机械、矿山设备等领域的优选螺纹插装式压力控制元件。

本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！
