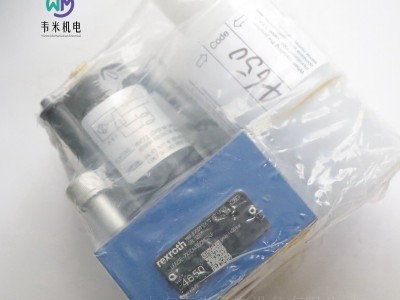

力士乐REXROTH逻辑阀盖板LFA25E-7X/CA40DQMG24F

R900912670 LFA25E-7X/CA40DQMG24F

公称尺寸 25,含安装套件

Bosch Rexroth 的插装阀符合 ISO7368 标准，由逻辑插件和盖板组成，可以紧凑型设计控制大体积流量。灵活组合和各种装配选项支持实现丰富的主动和被动功能。

液压  阀门  插装阀 ISO 7368  逻辑元件，带位置监控的方向控制功能  逻辑阀盖板 LFA25E-7X/CA40DQMG24F

二通插装阀控制盖

阀芯位置监测

连接图 ISO 7368

产品系列 LFA ..E

工作压力，值 [bar] 420.0

流量 [l/min] 700.0

机能符号 A → B, B → A

连接类型 底板安装

公称尺寸 25

端口数量 2

切换位置数量 2

电源电压 24 VDC

液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD

密封材料 NBR

重量 [kg] 3.42

密封套件R961000474 LC25A/B/DB/DR.-7X/

密封套件R961003190 LFA25E.-7X/ HV

插入式接头R900031155 4P Z24 SPEZ

配对连接器

插入式接头R900082899 4P Z24 WINKEL SPEZ

匹配连接器，3 针连接器 (2 + PE) EN 175301-803

力士乐REXROTH带开关位置监控的二通插装阀，

被动控制

LFA..E../C系列

规格 16 ... 160

设备系列 2X；6X；7X

大工作压力 420 bar

大流量 25000 l/min

特征

-安装孔和连接尺寸符合 ISO 7368

-带/不带轴封和不同表面比的集装式元件

-开关位置的电子或液压控制

-在爆炸性环境中使用（"Q8G08" 版本）

-坚固的设计

– 高可靠性

– 使用寿命长

-型式检验证书（取决于型号和应用）

一般信息

感应式位置开关

接触式和非接触式位置开关根据运动方向改变活塞重叠范围内

的输出信号。这样可以清楚地评估液压零位（"关闭" 位置）。

"位置监控开启" 也可设计为特殊版本。

位置开关的优点：

-成熟的技术

-M12x1 连接器

-开关频率 0.1 … 1 kHz（"QM" 和 "Q6" 版本）

-使用寿命长

-高可靠性

液压位置开关

零位（"关闭" 位置）可以通过 3/2 座阀的机械驱动进行液压评估。位置开关适用于不允许评估电信号的应用。

提示：

安全相关控制装置中的二通插装阀只能由经过培训的人员安装和操作。维修工作（例如更换密封件）需要特殊的工具和设备。该工作只能由经过授权的人员执行或返厂执行。

在安全设备中的不当操作，会导致存在人身伤害和财产损失的风险。

-重要的阀门部件在工厂进行了匹配、标记和校准。更换单个阀门部件可能会导致故障，因此是不允许的。出现故障时应更换整个阀门模块。

-不得更改位置开关的出厂设置。位置开关只能由Bosch Rexroth 进行调整。

-位置开关必须由机器控制系统独立监测，即使位置信号失效或丢失，也无法启动新的机器周期。

-型式试验证书（仅限 "LFA . E…" 和 "LFA . E15…" 版本）：目前有效的证书 "HSM 01028" 适用于根据制造商的安装说明在注塑机的液压锁定装置中使用 QMG24 型位置开关。

-带电气位置监控的版本的型式检验证书（概念测试） (活塞和弹簧选择及功能的限制)。证书 "HSM 17023" 用于预期安装

– 压缩和注塑 DIN EN 289

– 机械压力符合 DIN EN 692

– 液压机后 DIN EN 693

– 液压弯模压力机 DIN EN 12622

可根据要求提供。

阀门模块的组件

插件-元件

插装元件通过两个工作端口 A 和 B 以及弹簧室（通过控制盖入口）进行液压控制。这些模块的尺寸为 NG16 至 160。根据电路设计，可选择带轴封的版本，以确保无内部泄漏。

控制盖

控制盖多可将 4 个块侧控制油连接引至内部组件或附加外部阀门组件。通过盒元件的弹簧室的接线可以实现各种电路变型。

先导阀（不包含在供货范围内）

对于用于方向滑阀或座阀结构的控制盖，连接位置如下 ISO 4401 被执行。

位置开关

插装元件、控制盖和位置开关构成一个功能单元，在工厂组合和校准。

如果发生故障，必须更换整个功能单元。更改单个组件可能会导致故障，因此是不允许的。

功能、切割、符号

二通插装阀设计用于紧凑的块状结构。具有连接 A 和 B 的电源部分安装在控制块中符合 ISO 7368 标准的安装孔中，并用盖封闭。在常见的情况下，盖板还形成从动力部分的控制侧到先导控制阀的连接。通过使用适当的先导控制阀进行控制，动力装置可以承担压力、方向和节流功能或这些功能的组合。通过使公称尺寸适应消费者各个路径的不同体积流量，可以实现特别经济的解决方案。如果将多个功能转移到一个元件的电源部分，则非常经济高效。

位置监控型二通插装阀由主要部件插装元件、控制盖 和位置开关以及其他与型号相关的内部部件（例如行程限制器、梭阀、止回阀）组成阀门）。根据类型，可以安装额外的外部板阀。

插装元件 由衬套（一个或两个部件）、控制滑块 (此处带有衰减阻尼) 和闭合弹簧组成。弹簧加载的开关活塞将运动传输至感应工作的非接触式评估电子器件。螺栓根据型号提供，可防止开关活塞在组装/拆卸过程中脱落。

被动控制的二通插装阀根据工作接口 A 和 B 的压力条件进行工作。这导致了该功能的三个重要的受压表面 A1, A2, A3。阀座表面 A1 将被列为 100% 经过考虑的。由渐变创建的环面 A2 根据版本的不同，这是面积的 7% 或 50% A1。面积比 A1 : A2 因此是 14.3 : 1 或 2 : 1. 面 A3 等于面 A1 + A2 之和。

一般情况下，下列内容适用：

区域 A1 和 A2 向打开方向动作。区域 A3 弹簧作用于关闭方向。打开力和关闭力所产生的力的有效方向决定了二通插装阀的开关位置。

技术数据

环境温度

–30 … +60 °C（NBR 密封件）

–20 … +60 °C（FKM 密封件）

平均故障时间D-值符合 EN ISO 13849  150 … 1200年（"LFA . E−…QM…", "LFA . EH2…QM…", "LFA . EW…QM…" 版本)

液压

大工作压力

400bar （"QM" 版本）

420bar（"Q6"、"Q8" 版本）

大流量  25000 l/min （取决于 NG；参见特性曲线数据表 21010）

液压油温度范围

–30 … +80°C（NBR 密封件）

–20 … +80°C（FKM 密封件）

粘度范围    2.8 … 500mm2/s

液压油的大允许污染度，符合 ISO 4406 (c) 规定的纯度等级   等级 20/18/15
