贝加莱减速电机8LVB22.R0015F100-0

贝加莱减速电机8LVB22.R0015F100-0，奥地利产地，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

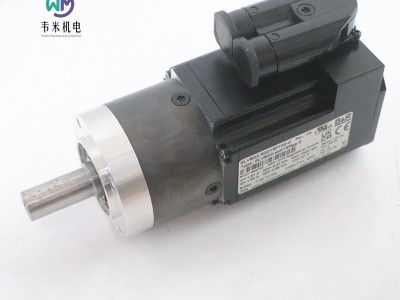

贝加莱B&R减速电机8LVB22.R0015F100-0

运动控制-8LVB减速电机-尺寸2

物料号8LVB22.ee015ffgg-0

描述:

齿轮电机8LVB22，传动比：15，齿轮箱8GM40，2级，标称转速：1500 rpm

电机

额定转速 nN：1500 rpm

极对数：4

额定转矩 Mn：0.67 Nm

额定电流 IN：1.61 A

堵转转矩 M0：0.68 Nm

堵转电流 I0：1.64 A

转矩 Mmax：2 Nm

电流 Imax：5.6 A

转速 nmax：6600 rpm

转矩常数 KT：0.42 Nm/A

反电动势常数 KE：25.13 V/1000 rpm

定子相电阻 R2ph：6.02 Ω

定子相电感 L2ph：12.2 mH

电气时间常数 tel：2.03 ms

热时间常数 ttherm：35 min

转动惯量 J：0.14 kgcm²

抱闸（制动装置）

制动器保持转矩 MBr：2.2 Nm

制动器转动惯量 JBr：0.12 kgcm²

减速机

减速级数：2

减速比 i：15

额定输出转矩 T2N：44 Nm

输出转矩 T2max：70 Nm

紧急停机转矩 T2stop：88 Nm

50% 额定输出转矩、S1 工作制下平均驱动转速 n1N50%：4500 rpm

100% 额定输出转矩、S1 工作制下平均驱动转速 n1N100%：4500 rpm

反向间隙 Jt：12 arcmin

扭转刚度 Ct21：2.4 Nm/arcmin

使用寿命 30000 小时下径向力 Frmax：340 N

使用寿命 20000 小时下径向力 Frmax：400 N

使用寿命 30000 小时下轴向力 Famax：450 N

使用寿命 20000 小时下轴向力 Famax：500 N

运行噪音 LPA：58 dB (A)

满载效率 ŋ：94 %

转动惯量 J1：0.016 kgcm²

通用参数

允许输出转矩 MK0：7.9 Nm

允许峰值转矩 MKmax：30 Nm

电机质量（不含制动器）：1.05 kg

制动器质量：0.16 kg

减速机质量：1.48 kg

推荐配置

ACOPOS 8Vxxxx.xx…：1010.50

ACOPOSmulti 8BVIxxxx…：无

ACOPOSmicro 80VD100Px.xxxx-01：C00X

ACOPOS P3 8EIxxxx…：2X2M

贝加莱电机电缆截面积：0.75 mm²

贝加莱B&R减速电机8LVB22.R0010S1CW00

运动控制-8LVB减速电机-尺寸2

物料号:

8LVB22.ee010SjFn00

描述:

齿轮电机8LVB22，传动比：10，齿轮箱8GM40，1级，标称转速：3000 rpm

电机

标称转速nN[rpm]3000

极对数4

标称扭矩Mn[Nm]0.65

标称电流IN[A]2.9

失速扭矩M0[Nm]0.68

失速电流I0[A]3

扭矩Mmax[Nm]2

电流Imax[A]10.3.

转速nmax[rpm]6600

扭矩常数KT[Nm/A]0.23

电压常数KE[V/1000转/分]13.61

定子电阻R2ph[Ω]2

定子电感L2ph[mH]4.1.

电时间常数tel[ms]2.05

热时间常数ttherm[min]35

转动惯量J[kgcm2]0.14

止动闸

制动器保持扭矩MBr[Nm]2.2.

制动器转动惯量JBr[kgcm2]0.12

变速箱

齿轮级数1

传动比i 10

标称输出扭矩T2N[Nm]15

输出扭矩T2max[Nm]24

紧急关闭扭矩T2stop[Nm]30

50%T2N和S1 4500时的最大平均驱动速度n1N50%[rpm]

100%T2N和S1 4500时的最大平均驱动速度n1N100%[rpm]

间隙Jt[arcmin]10

扭转刚度Ct21[Nm/arcmin]2.2.

30000小时的最大径向力Frmax[N]340

20000小时最大径向力Frmax[N]400

30000小时最大轴向力Famax[N]450

20000小时最大轴向力Famax[N]500

工作噪声LPA[dB（A）]58

满载时的效率ŋ[%]96

转动惯量J1[kgcm2]0004

普遍价值观

允许输出扭矩MK0[Nm]5.27

允许峰值扭矩MKmax[Nm]15

电机质量（无制动器）[kg]1.05

制动器质量[kg]0.16

变速箱质量[kg]4.61

建议

ACOPOS 8Vxxxx.xx。.. 1016.50

ACOPOSmulti 8BVIxxx。.. -

ACOPOSmicro 80VD100Px.xxxx-01 C00X

ACOPOS P3 8EIxxxx。..4x5米

B&R电机电缆的横截面[mm2]0.75

贝加莱步进电机80MPF5.250S000-01

物料号:

80MPF5.250S000-01

描述:

2相混合式步进电机，60 mm法兰，长度93.3 mm，2.5 A串联/5 A并联，3.5 Nm保持扭矩，2.5 Nm失速扭矩

简短描述

步进电机步进电机法兰尺寸60mm，长度93.3mm

一般信息

认证

CE是

UKCA是

CRA（网络弹性法案）不适用

具体电机数据

布线

序列正确

平行真

当前

串联接线2.5A

并联接线5A

电阻/相位

串联接线2.4Ω

并联接线0.6Ω

电感/相位

串联接线11.2 mH

并联接线2.8 mH

失速扭矩2.5 Nm

保持扭矩3.5 Nm

制动扭矩<75 mNm

转子惯性920 gcm2

通用电机数据

防护等级IP30

步进角1.8°

最高表面温度100°C

故障之间的平均运行时间21000小时

电缆长度300mm

电缆横截面22 AWG

轴型平面轴（D形切割）

绝缘等级B（130°C）

绝缘电阻100 MΩ，最小500 VDC

绝缘电阻500 VAC，持续1分钟

驱动器电源电压最大值。80伏直流电

环境条件

温度

操作-20至40°C

储存-30至85°C

运输-30至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

力学性能

最大径向载荷75 N

最大轴向载荷允许的轴向载荷不得大于电机质量。

重量1400克

长度93.3毫米

贝加莱B&R步进电机80MPH4.500S000-01

运动控制；80MP步进电机；步进电机不带编码器

物料号:

80MPH4.500S000-01

描述:

2相混合式步进电机，87.1 mm法兰，长度98 mm，5 A串联/10 A并联，9.5 Nm保持扭矩，6.3 Nm失速扭矩

简短描述

步进电机步进电机法兰尺寸87.1mm，长度98mm

一般信息

认证

CE是

UKCA是

CRA（网络弹性法案）不适用

UL证书E136406

不完整的旋转机械和旋转机械零件-部件

具体电机数据

布线

序列正确

平行真

当前

串联接线5A

并联接线10A

电阻/相位

串联接线0.9Ω

并联接线0.2Ω

电感/相位

串联接线5.6 mH

并联接线1.4 mH

失速扭矩6.3 Nm

保持扭矩9.5 Nm

制动扭矩<320 mNm

转子惯性近似值。2.61千克平方厘米

通用电机数据

防护等级IP40

步进角1.8°

表面温度100°C

平均故障间隔时间20000小时

电缆长度300mm

电缆横截面22 AWG，UL 3266

轴类型带键

绝缘等级B（130°C）

绝缘电阻100 MΩ，500 VDC

绝缘电阻1776 VAC，持续1分钟

驱动器电源电压值。80伏直流电

环境条件

温度

操作-20至40°C

储存-30至85°C

运输-30至85°C

相对湿度

运行5%至95%，非冷凝

储存5%至95%，不凝结

运输5%至95%，不凝结

力学性能

径向载荷290 N

轴向载荷225 N

重量3.0公斤

长度98毫米
