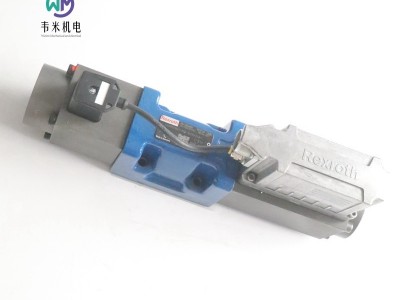

力士乐比例阀4WRPE10Q3-80S-32/M/24A1，现货库存，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

力士乐 R901409007（4WRPE10Q3-80S-32/M/24A1）高频响直动式比例方向阀产品详解

一、产品基础概述

在现代工业电液控制系统中，比例方向阀承担着流量、运动方向连续可调控制的核心职能，是机床、橡塑机械、冶金装备、动态试验台等精密设备液压回路的关键执行元件。博世力士乐作为深耕液压控制领域多年的品牌，4WRPE 系列属于直动式高频响比例方向阀产品线，本文介绍物料号 R901409007，完整型号 4WRPE10Q3-80S-32/M/24A1，为规格 10 通径、内置 LVDT 阀芯位置反馈、集成电子放大模块（OBE）的三位四通比例阀，适配工业 24V 直流供电，搭载内置压力补偿结构，能够稳定输出额定 80L/min 流量，最高耐受 350bar 系统工作压力，兼顾伺服级动态响应与比例阀优良抗污染、易维护特性，适配中高压高精度闭环液压控制场景博世力士乐。

该产品型号编码每一段字符均对应专属技术配置，清晰拆解型号含义便于选型与系统匹配：

4WRPE：产品系列代号，直动式高频响比例方向阀，内置电气位置反馈、集成驱动电子元件；

10：公称通径规格 10，安装底板遵循 ISO4401 标准，标准化接口便于阀组集成替换；

Q3：阀芯机能与流量控制窗口标识，适配双向对称流量调节，中位具备封闭保压特性；

80S：额定流量 80L/min，S 代表阀芯节流边优化设计，降低流量非线性滞后；

32：组件系列 3X（行业书写简写 32），升级承压结构与数字信号处理单元，对比前代提升压力耐受与温度适应性；

M：内置集成式压力补偿模块，可在系统供油压力波动工况下，维持输出流量稳定；

24A1：驱动电气配置，24V 直流供电，A1 型标准 7 针电气插头，兼容 ±10V 模拟指令信号输入，适配主流 PLC 与运动控制器输出端口。

物料号 R901409007 为该完整型号原厂唯一物料编码，采购、备件替换、设备维保阶段均可通过此编码精准匹配原装阀体，规避型号混淆带来的系统匹配故障，是工业液压供应链流通的标准识别标识。阀体整机重量约 7.8kg，采用分体集成结构，阀块主体、比例电磁铁、集成电子盒、位移传感器模块化拆分，检修更换单一部件无需整体拆卸阀组，降低设备停机时长。

二、核心结构与工作原理

4WRPE10Q3-80S-32/M/24A1 由四大功能单元协同组成，分别为液压阀体滑阀单元、双比例电磁铁驱动单元、LVDT 阀芯位置反馈传感单元、OBE 集成电子控制单元，整套架构实现电信号输入 - 机械阀芯位移 - 液压流量输出的全闭环控制逻辑，区别于普通开环比例阀，从硬件层面削弱控制死区、迟滞误差与温度漂移影响。

（一）液压阀体与滑阀单元

阀体采用高强度锻铝合金基材，内部流道经过流体仿真优化，降低油液流动沿程损耗；主阀芯与阀套采用精密配磨工艺，配合间隙控制在微米区间，搭配表面耐磨涂层，长期运行可维持较低内泄漏量，同时耐受常规工业液压油介质杂质，相比伺服阀具备更好的工况兼容能力。Q3 机能阀芯为三位四通对称结构，两侧电磁铁无输入信号时，弹簧推动阀芯回归中位，封闭执行器两侧油路，实现负载静止保压；正向 / 反向输入电信号时，阀芯向对应侧偏移，打开对应节流窗口，油液按照阀芯开口面积成比例输出流量，以此控制油缸、液压马达的运动速度与行进方向。型号内置 M 型压力补偿结构，补偿阀芯实时平衡供油侧压力波动，即便系统主油路压力随负载变化，通过阀的实际流量仍可保持稳定，适合注塑注射、轧机压下等负载动态变化频繁的工艺场景。

（二）比例电磁铁驱动单元

阀体左右两侧配置一体化比例电磁铁，线圈绕组采用耐温绝缘材料，适配 - 20℃至 + 70℃工业环境温度区间，可拆卸线圈设计，线圈老化故障时可单独更换，无需整体更换阀体。集成电子单元输出对应驱动电流，电磁力克服复位弹簧预紧力推动阀芯移动，输出电流大小与阀芯行程形成对应线性关系，为流量无级调节提供机械驱动基础；电磁铁内置缓冲结构，减少阀芯换向冲击，降低液压系统振动与噪音，延长管路、密封件使用寿命。

（三）LVDT 位移闭环反馈单元

本型号核心精密控制优势来源于内置 DC/DC 型 LVDT 线性位移传感器，传感器探头直接对接阀芯端部，实时采集阀芯实际行程位置，并将位移模拟信号回传至集成电子板。电子单元同步对比上位机下发的指令信号与传感器采集的实际阀芯位置，若二者存在偏差，即刻调整电磁铁驱动电流，修正阀芯位移，形成毫秒级闭环调节回路。该闭环架构可将阀整体迟滞控制在较低区间，零点漂移抑制效果突出，油温波动、长期负载运行后仍能保持稳定控制精度，满足定位、速度、压力闭环控制设备的精度需求。

（四）OBE 集成电子控制单元

阀体顶部一体式集成电子放大模块（OBE），省去外置放大器配套安装，简化液压站布线布局，减少中间接线产生的电磁干扰与信号损耗。电子单元支持 ±10V 标准模拟量指令输入，兼容市面绝大多数数控系统、运动控制卡、工业 PLC；自带基础故障诊断逻辑，线圈短路、传感器断线、供电异常时可通过输出引脚反馈故障信号，便于运维人员快速定位故障点。24A1 电气接口为标准 7 针工业插头，具备防尘、防油污防护等级，适配机床、冶金车间多粉尘、多油污的复杂现场环境。整套电子模块经过 EMC 电磁兼容测试，可与变频器、伺服电机等强电设备近距离安装，不易出现信号跳变、控制失准问题。

三、关键技术参数与运行性能

基于力士乐原厂 3X 系列 4WRPE 标准技术文档，物料号 R901409007（4WRPE10Q3-80S-32/M/24A1）核心运行参数整理如下，便于设备工程师系统匹配校核：

公称通径：10 通径，安装标准 ISO4401-05；

最高工作压力：进油口、回油口、负载油口统一 350bar；

额定流量：压差 10bar 条件下 80L/min，内置 M 压力补偿维持流量稳定；

阀芯机能：三位四通 Q3，中位封闭负载油路；

驱动电源：DC24V 标准工业直流电源；

指令信号：±10V 模拟电压信号；

反馈元件：内置 LVDT 阀芯位置闭环反馈；

环境工作温度：-20℃ ~ +70℃；

适用介质：HLP、HM 工业抗磨液压油，运动粘度范围 10~100mm²/s；

防护等级：电气插头 IP65，阀体外壳防油污喷淋；

整机重量：约 7.77kg；

响应特性：阶跃指令下动态响应区间适配多数中高速闭环工况，低迟滞、优良线性度。

运行性能层面，该阀定位介于传统普通比例阀与高精度伺服阀之间，融合两类产品优势：其一，直动式结构无需先导供油，简化液压站油路设计，省去先导压力维持回路，降低系统能耗与泄漏点位；其二，闭环位置反馈大幅提升稳态控制精度，在长时连续生产工况下，不会出现明显零点偏移；其三，阀芯阀套耐磨结构对液压油清洁度要求适中，常规过滤精度 NAS 8 级油品即可稳定运行，对比伺服阀更低的维护过滤成本。针对流量控制线性度，S 型优化节流边削弱小流量区间非线性误差，低速进给、微量加压等精细工艺环节控制曲线平滑，不会出现动作卡顿、速度突变问题。

四、产品差异化应用优势

对比同规格无反馈开环比例阀、先导式大流量比例阀，4WRPE10Q3-80S-32/M/24A1 在多维度具备适配精密制造场景的使用优势，结合工业实际工况可归纳为五点：

1. 集成化设计，简化系统布局与布线

阀体自带 OBE 集成放大电路，无需单独采购、安装外置比例放大器，液压站控制柜内部接线数量减少，阀组安装空间占用更小。标准化 7 针电气插头直连控制器，现场装配工时缩短，同时减少转接端子带来的信号衰减、接触不良隐患，中小型成套设备、改造项目适配性较强。

2. 内置压力补偿，负载波动下流量稳定

M 型集成压力补偿模块为本型号核心选配优势，当设备油缸负载阻力发生变化、系统主泵输出压力波动时，补偿机构自动调节节流前后压差，通过阀体的实际输出流量保持平稳。典型应用场景如注塑机注射工序，熔体阻力持续变化，该阀可匀速推送螺杆，保障制品壁厚均匀；材料力学试验台动态加载过程，流量不受试件形变阻力影响，载荷曲线复现一致性更好。

3. LVDT 闭环反馈，稳态控制精度表现平稳

开环比例阀仅依靠电磁铁电流对应阀芯理论位置，油温升高、弹簧疲劳、油压变化都会造成实际阀芯行程偏离指令值；本型号实时采集阀芯真实位置并闭环修正，长期连续运行后定位偏差维持在小幅区间。数控折弯机多轴同步控制、轧机辊缝微调、高精度液压裁断设备中，能够降低工件尺寸公差，减少次品产出。

4. 直动式无先导结构，降低系统能耗与故障点

先导式比例阀需要持续供给先导控制油，增加泵组输出负载与管路泄漏风险；4WRPE 系列为直动驱动，仅依靠电磁铁推力直接驱动主阀芯，无需独立先导油路，小型液压系统可选用小排量变量泵，长期生产可节约电能消耗；油路节点减少，管路渗漏、堵塞故障概率同步下降，设备运维频次有所降低。

5. 工况适配范围广，运维便捷度良好

阀体关键密封件、电磁铁线圈、电子模块均为模块化独立部件，单一零件损坏可单独替换，无需整阀报废，降低备件采购成本；阀体基材耐液压油腐蚀，常规水冷、风冷车间环境均可稳定运行；对油品清洁度要求宽松，矿山、橡塑、通用机械等过滤条件一般的生产线也可配套使用。3X 系列电子单元支持基础故障信号输出，运维人员通过控制器信号即可快速判断线圈、传感器、供电故障，缩短设备停机检修时长。

五、主流行业落地应用场景

依托 80L/min 额定流量、350bar 承压、高频响闭环控制特性，物料号 R901409007 比例阀广泛适配多类需要速度、位置、压力连续可调的工业液压设备，各行业典型应用如下：

（一）塑料成型机械

注塑成型设备的注射速度闭环控制、锁模力动态调节、顶出机构精密进给；中空吹塑机型坯厚度无级调节；液压硫化机合模、保压工序压力流量协同控制。内置压力补偿可抵消熔体、橡胶物料阻力变化，闭环反馈保障每一模产品尺寸一致性，减少原料浪费，适配中小型全电动液压混合注塑机、立式注塑设备。

（二）精密金属加工机床

数控折弯机多油缸同步驱动系统，保障板材折弯角度均匀；数控磨床工作台微量进给、砂轮修整轴低速平稳运动；液压裁断机、冲压设备滑块下行速度分段调节；铝材挤压机挤压筒匀速推送控制。机床闭环定位需求下，LVDT 反馈抑制低速爬行，提升加工成品精度。

（三）冶金有色金属装备

小型轧机液压辊缝调节装置、带材纠偏液压执行机构、锻造液压机滑块速度与压力闭环控制、铝箔分切机张力液压调节回路。冶金车间多粉尘、油温波动大，阀体宽温域电子模块与耐磨阀芯结构可适应连续 24 小时生产工况，稳定调控轧辊间隙，提升板材平整度。

（四）动态力学试验检测设备

材料疲劳试验台、减震器性能测试台、零部件耐久加载试验系统，设备需要复现正弦波、三角波、随机波动载荷曲线。该阀高频响特性可快速响应控制器动态指令，精准复现预设载荷谱，保障试验数据可重复、可对比，是检测实验室液压加载系统常用核心元件。

（五）通用自动化与特种装备

汽车零部件液压压装机、风电小型液压变桨执行机构、包装机械高速液压裁切单元、木工液压热压机、船舶小型液压定位执行器。中小流量、中高压闭环控制需求的成套自动化设备改造、新设备配套均可选用本型号，标准化 ISO 安装底板可直接替换其他品牌同规格比例阀，改造适配门槛较低。

六、安装、使用与日常维保规范

（一）安装匹配要求

安装底板：严格采用 ISO4401 标准 10 通径阀块，阀块流道通径不小于阀体油口尺寸，避免节流造成流量损耗；阀块表面平面度、粗糙度符合液压元件安装标准，搭配耐高压氟橡胶密封垫圈，防止高低压油口串液。

电气接线：DC24V 电源选用稳压直流电源，减少电压波动；7 针插头接线区分指令信号线、反馈信号线、故障输出线，信号线与动力电缆分开布线，降低电磁干扰；插头装配到位后锁紧防水螺母，避免切削液、粉尘进入接线腔。

油路介质：系统初次调试前完整冲洗油路，新设备冲洗过滤精度不低于 NAS7 级，正常运行维持 NAS8 级及以上；液压油定期取样检测粘度、清洁度、酸值，超标的介质及时更换。

（二）调试操作要点

设备初次上电调试阶段，建议先空载低压运行，逐步提升系统压力至额定工况；控制器输出指令从零缓慢提升至满量程，观测执行机构运动有无卡顿、抖动；若出现零点偏移、流量输出不足，可通过集成电子单元自带微调端口小幅校正，禁止超范围调节内部机械限位。系统断电前，将控制器指令归零，使阀芯回归中位，减少阀芯单边受力长期形变。

（三）定期维保事项

月度检查：查看阀体外部有无渗漏油液、电气插头是否松动，清理阀体表面粉尘、切削油污；

季度检测：读取控制器反馈的阀芯位置信号，对比指令信号线性度，判断 LVDT 传感器工作状态；检查电磁铁线圈电阻，排查线圈老化隐患；

年度维护：拆解阀体冲洗阀芯、阀套，检查密封件有无硬化、破损，更换老化密封圈；校准电子单元零点与增益参数；

备件储备：现场常备同款密封套件、替换线圈、7 针电气插头，故障发生时快速更换，缩短停机时间；阀体核心阀芯、电子模块建议联系原厂或授权服务商检修，避免拆解造成配合精度损伤。

七、产品选型与采购注意事项

编码精准匹配：采购时优先提供物料号 R901409007，完整型号 4WRPE10Q3-80S-32/M/24A1 同步核对，阀芯机能 Q3、内置 M 压力补偿、24A1 电气接口为不可随意替换配置，更换其他后缀型号会导致系统控制逻辑失效。

原装渠道核验：原厂阀体带有激光雕刻物料号、型号标识；流通环节避免无资质翻新阀体，翻新件阀芯配合间隙、电子模块稳定性无法达到原厂出厂标准，易出现精度衰减、短期渗漏问题。

工况提前校核：选型阶段核算系统最大需求流量、持续工作压力、环境温度区间，若设备峰值流量长期超出 80L/min，可选用同系列更大通径型号；若现场存在强腐蚀水汽环境，可咨询服务商适配特殊涂层阀体配置。

备件兼容规划：成套设备批量配套时，同步采购同型号密封套件、电磁铁线圈等易损配件，建立设备备件台账，保障长期生产过程维保供应稳定。

八、总结

力士乐物料号 R901409007（4WRPE10Q3-80S-32/M/24A1）作为 4WRPE 系列 10 通径主流高频响比例方向阀，以直动式无先导结构、内置 LVDT 全闭环反馈、集成 OBE 电子放大、M 型流量压力补偿四大核心设计，平衡了精密控制精度、动态响应性能与现场工况适配能力。350bar 高承压、80L/min 稳定输出流量、24V 标准化电气接口，覆盖橡塑、机床、冶金、试验检测等多行业中高压闭环液压控制需求。

集成化结构简化设备液压与电气布局，模块化零部件降低运维成本，闭环反馈架构保障长期生产工况下控制精度稳定，相比普通开环比例阀可改善产品加工一致性，相比伺服阀降低油品过滤与备件投入，在追求精度与综合使用成本平衡的成套设备中具备较高适配价值。设备工程师在中小型高精度液压系统设计、老旧设备液压回路升级改造项目中，可结合自身流量、压力、闭环控制需求，选用本型号构建稳定可靠的电液比例控制回路，配合规范安装与定期维保，充分发挥阀体长期稳定运行的产品特性。
