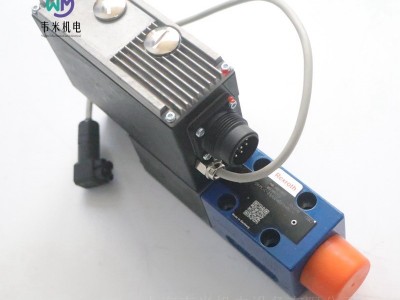

先导比例阀VT-DFPE-C-23/G24K0/0A0C/V，德国力士乐REXROTH品牌，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

力士乐 R900720212 VT-DFPE-C-23/G24K0/0A0C/V 先导比例阀产品全解析

一、产品基础概述

在现代工业电液控制系统中，先导比例阀作为主泵、主阀的精密控制核心，承担着流量、压力连续无级调节的关键职能。博世力士乐 VT-DFPE 系列是适配 SY (H) DFEE 变量泵系统的专用闭环先导比例阀，本文介绍型号物料号 R900720212，完整型号 VT-DFPE-C-23/G24K0/0A0C/V，是搭载集成模拟电控、内置阀芯位置反馈的直动式比例先导控制阀，专为中高压精密液压回路设计，可匹配各类需要 PQ 复合控制的变量液压动力单元，在橡塑成型、金属加工、冶金轧制、自动化锻压设备中具备稳定落地价值。

该产品依托力士乐成熟的电液比例闭环控制技术，将比例电磁铁、LVDT 位移传感器、一体化模拟放大电路、精密滑阀阀体整合为一体式结构，无需额外外接放大板，简化液压站布线布局，降低系统接线故障概率。相比分离式电控先导阀，一体式集成方案可缩减液压站安装空间，适配紧凑型设备油路布局，同时标准化板式安装尺寸兼容同系列 2X 全规格阀块，新旧设备改造替换门槛更低。

型号分段释义可清晰区分产品配置，方便选型人员快速识别核心参数：

VT-DFPE：产品系列代号，代表带集成模拟电子元件、内置阀芯位置反馈的先导比例阀，适配 SY (H) DFEE 变量泵控制；

C：阀芯流道结构，4 凹槽阀芯设计，兼容普通矿物液压油与部分环保难燃液压介质（HFC 类），介质适配范围更广；

23：组件系列 20-29 区间，23 版本优化阀芯阻尼结构，小幅改善低频工况震荡抑制能力；

G24：额定供电直流 24V，适配工业通用直流供电标准；

K0：标准工业圆形插头，不含配套出线电缆，可按需选配不同长度屏蔽线缆；

0A0C：功能配置代码，0 代表无内置压力限制开关，A 为 0-10V 模拟指令输入，0 无附加逻辑输出，C 代表功率限制模拟信号输入通道；

V：基础密封与防护配置，适配常规室内工业工况，阀体防护结构可抵御车间轻微粉尘、油雾侵蚀。

物料号 R900720212 为该完整型号原厂唯一物料编码，采购、售后、备件核对均以该编码为准，可直接对应博世力士乐原厂图纸、检测报告与质保体系，保障采购渠道正品溯源，规避非标改装件带来的系统不稳定问题。

二、内部结构与工作运行原理

（一）整机模块化结构组成

R900720212 整机分为四大核心模块，各部件经原厂精密加工、匹配组装，结构分工清晰，便于后期维护拆解：

集成模拟电控模块（OBE）：阀体上方一体化铝合金散热壳体，内部集成信号处理电路、PID 调节芯片、功率驱动电路，预留标准航空插头信号接口，支持 0-10V 电压、4-20mA 电流两种工业通用模拟指令信号输入，壳体表面散热鳍片持续带走电路工作热量，长期连续作业不易出现过热漂移；

闭环反馈比例电磁铁组件：采用湿式耐油比例电磁铁，线圈密封隔绝液压油，避免油液杂质侵蚀绕组；电磁铁输出端联动阀芯，配套内置 LVDT 线性位移传感器，实时采集阀芯实际移动行程，形成阀内小型闭环调节回路；

精密滑阀阀体单元：高强度锻造合金阀体，内部阀套、阀芯经微米级研磨配对，配合间隙管控严格，有效控制阀内泄漏量；阀体采用标准板式安装油路，进油、控制油、回油通道布局规整，流道优化降低油液通流压力损失；

复位与阻尼组件：对称对中弹簧保障无信号输入时阀芯自动回归中位，旁通阻尼节流结构吸收液动力冲击，缓解高频调节下阀芯抖动，提升低速微调工况平稳性。

（二）闭环电液比例控制流程

该先导阀核心优势在于内置阀芯位置闭环控制，区别于无反馈开环比例阀，完整调节流程分为信号输入、动力转换、位移采集、偏差修正四步：

指令信号输入：设备 PLC、运动控制器输出标准模拟控制信号（0-10V）至阀电控接口，信号数值对应目标阀芯开度，预设流量、压力调节目标；

电 - 机械动力转换：集成电控模块接收信号后，经 PID 运算输出匹配驱动电流至比例电磁铁，电流数值与电磁推力形成线性对应，推力克服弹簧预紧力推动阀芯移动；

实时位移反馈采集：阀芯端部 LVDT 传感器同步采集当前阀芯实际位移数值，转化为反馈电信号回传至电控芯片；

偏差自动修正调节：电控单元对比控制器下发指令值与传感器回传实际位移值，若存在偏差自动微调驱动电流，持续修正阀芯位置，直至指令与实际位移保持一致，以此保障阀口开度线性稳定，不受油液温度、负载压力波动干扰。

在断电或零指令信号工况下，对中弹簧将阀芯推至中位止挡位置，切断先导控制油输出，变量泵控制腔油压回落，主泵自动回归低压待机状态，可避免设备停机后油路持续高压，提升液压系统运行安全系数。同时阀体旁通阻尼结构可削弱液压冲击，在频繁启停、小幅参数微调场景下，减少油路震荡对执行机构的冲击损耗。

三、核心技术参数与工况适配指标

（一）基础液压性能参数

系统最大耐受工作压力：315bar，适配绝大多数中高压工业液压系统，覆盖注塑、压铸、锻压、冶金设备主流压力区间；

先导控制油流量：匹配 SYDFEE 系列变量泵先导控制需求，先导流量利用率较高，减少多余油液溢流带来的能耗损耗，多泵并联系统节能效果更明显；

适配液压介质：标准矿物液压油 HLP、HLR，同时兼容 HFC 水 - 乙二醇难燃液压液（得益于 C 型 4 凹槽阀芯结构）；

适用油温区间：-20℃ ~ +70℃，常规车间恒温工况可稳定运行，低温环境配套预热装置、高温工况搭配冷却系统即可满足长期作业；

介质清洁度要求：推荐 NAS 8 级及以上油液洁净度，搭配油路过滤器可延长阀芯、传感器使用寿命，减少卡滞故障；

阀内泄漏：阀芯精密研磨配对，中位泄漏数值较低，降低系统待机能耗，长时间保压工况压力衰减速度平缓。

（二）电气控制参数

供电规格：DC24V 直流供电，电压允许波动范围 ±10%，适配工业配电柜、开关电源通用输出标准；

指令信号模式：0~10V 模拟电压主指令输入，支持 0~10V 功率限制辅助信号输入，可外接压力传感器实现系统压力上限限制；

闭环控制精度：阀芯位置控制误差区间小，线性度表现平稳，滞环数值低，微小指令信号变化即可对应阀口开度调整，低速调节无明显卡顿；

电磁兼容防护：电控电路内置滤波元件，可抵御车间变频器、伺服电机产生的电磁干扰，避免信号漂移导致压力、流量失控；

接线接口：标准 K0 圆形工业插头，屏蔽线缆接入后进一步削弱外界电磁信号干扰，适合多电机密集布局的自动化生产线。

（三）环境适配参数

工作环境温度：0℃ ~ +55℃，无冷凝水汽环境可全天候连续作业；

防护等级：电控外壳防尘防油雾，适合机床、橡塑车间轻度粉尘、油雾环境；高粉尘、高水汽工况可配套防护外罩使用；

安装方式：标准板式安装，阀块安装尺寸遵循力士乐 2X 系列统一标准，同系列不同型号阀块可通用，替换无需重新加工油路板。

四、产品差异化使用优势

1. 集成一体化电控，简化系统搭建

传统先导比例阀需要单独采购外置放大板、配套接线端子、单独规划控制柜安装空间，线路繁杂易出现接线松动、信号干扰问题。R900720212 将完整模拟放大电路集成于阀体上方，出厂完成电路校准，设备装配时仅需接入供电、指令信号两组线路，缩短液压站装配工时，减少电气故障点位，小型化液压站、紧凑型专用设备适配性突出。

2. 内置闭环反馈，控制稳定性更佳

无反馈开环先导阀易受油液粘度变化、液动力、弹簧疲劳影响，出现压力、流量漂移，成品加工一致性难以保障。本品搭载全程阀芯位置闭环，实时修正阀芯位置偏差，长时间连续生产工况下，系统输出流量、压力波动幅度平缓，注塑成型、板材轧制等对工艺参数一致性要求较高的场景，可降低产品尺寸、外观不良率。

3. C 型多凹槽阀芯，介质兼容更广

市面同系列 A 型号阀芯仅适配普通矿物油，而本型号 C 结构 4 凹槽阀芯优化密封与流道结构，可兼容水乙二醇难燃液压介质，冶金高温轧机、压铸高温熔化工段、有防火需求的橡塑车间无需更换阀件，一套阀件适配两种液压介质方案，降低设备备件储备种类。

4. 阻尼优化设计，抑制油路震荡

23 系列组件升级阀芯旁通阻尼结构，当设备快速切换压力、流量参数时，阻尼腔吸收油液冲击能量，削弱管路低频震荡，液压缸、辊筒等执行机构动作平顺，无明显抖动冲击，减少模具、辊轴、工装夹具的疲劳损耗，延长工装更换周期。

5. 标准化模块化，维护替换便捷

整机各核心部件独立模块化拆分，故障排查可单独检测电控模块、电磁铁、阀芯阀体，无需整体更换；同系列 2X 全规格安装尺寸统一，设备升级、备件替换无需重新设计加工阀块，原厂备件供货体系完善，物料号 R900720212 全球统一编码，国内自动化渠道现货储备充足，缩短设备停机维修时长。

6. 能耗表现优化，降低长期运营成本

先导控制油液利用率提升，多余先导油溢流损耗减少，多变量泵同步运行的大型液压机组中，持续作业状态下系统发热总量下降，配套冷却器负荷降低，减少冷却系统电能消耗；同时低泄漏阀芯设计，设备待机保压时油泵补压频次减少，进一步缩减整机能耗支出。

五、主流工业应用场景

（一）橡塑成型机械设备

注塑机、吹塑机、热压成型机核心变量泵控制单元，通过 VT-DFPE-C-23 实现注塑阶段流量分段调节、保压阶段压力精准稳压。设备合模、射胶、保压、冷却各工序对应不同液压参数，闭环先导阀可快速切换预设压力流量曲线，保障塑料制品壁厚均匀，减少缩水、飞边缺陷；针对大型中空吹塑设备，多泵联动控制下，稳定先导调节可均衡各油路输出动力，提升大型塑件成型一致性。水乙二醇防火液压系统的橡塑车间，C 型阀芯可直接适配难燃介质，无需更换阀件。

（二）金属加工与锻压设备

数控折弯机、液压冲床、热锻压机、铝材挤压机变量泵控制。折弯工序需要低速高精度进给，先导阀微小开度调节可控制折弯油缸进给速度，保证板材折弯角度统一；热锻设备需要快速升压、平稳保压，闭环反馈消除高温油液粘度变化带来的压力漂移，锻件密度、尺寸公差控制稳定；铝型材挤压生产线中，多段压力曲线调节依托该先导阀实现，适配不同规格铝棒挤压工艺需求。

（三）冶金轧制与板材处理设备

钢带冷轧机、铝板精轧机、卷材收放卷液压系统，轧辊压下油缸依靠变量泵输出稳定压力，R900720212 持续微调泵输出流量压力，控制轧辊轧制力，保障板材厚度均匀，避免薄带钢厚薄差超标；收放卷张力液压回路中，先导阀实时调节张力油缸输出推力，卷材高速运转时无张力突变、卷材拉伸破损问题。高温轧机配套水乙二醇液压系统场景，产品介质适配优势充分发挥。

（四）自动化专用液压设备

复合材料热压罐、复合材料模压机、自动化装配压装机、试验机液压动力单元。材料热压固化工艺需要长时间恒定压力，闭环先导阀持续补偿油路压力损耗，全程压力波动小；材料力学性能试验机需要匀速加载、阶梯压力调节，高精度线性调节能力满足试验数据稳定采集；各类非标自动化压装设备，紧凑型集成电控结构适配小型液压工作站，设备整体体积可控。

（五）其他适配领域

船舶甲板小型液压动力单元、小型矿山支护液压站、地面航空液压试验台，中高压、需要连续参数调节的小型液压系统均可匹配；旧设备液压系统升级改造场景，替换老式开环先导阀后，设备工艺控制精度明显提升，改造投入成本可控，无需更换整套液压动力单元。

六、安装、调试与日常维护规范

（一）安装注意事项

板式安装阀块平面平面度达标，配套密封垫圈完整无破损，螺栓对角均匀拧紧，避免阀体受力变形导致阀芯卡滞；

电气插头安装做好防水防油防护，屏蔽线缆金属屏蔽层单端接地，减少电磁干扰；布线远离变频器、大功率电机动力电缆，强弱电线路分开排布；

液压油路安装前彻底冲洗阀块、管路，清除金属切削杂质，油路入口安装高精度过滤器，防止硬质颗粒进入阀体磨损阀芯；

阀体安装姿态无强制限制，竖直、水平安装均可，长期高温工况建议电控模块朝上布置，优化散热效果。

（二）出厂与现场调试要点

产品出厂前完成电控零点、增益校准，设备装配后仅需简单零点微调：控制器输出 0V 信号，确认阀芯回归中位，先导油压回落至待机数值；逐步提升指令信号，观察系统压力、流量线性变化，无跳变、抖动即为调试合格；可通过辅助 0-10V 功率限制信号，设定系统最高输出压力，实现过载压力保护。

（三）日常维护保养方案

定期（每 3000 小时）检查液压油清洁度，及时更换滤芯、液压油，油液杂质超标会加速阀芯、传感器磨损，出现压力漂移、调节卡顿故障；

每周查看电控插头密封性，清理插头表面油泥，避免油污渗入电路造成短路、信号丢失；

每年拆解检查阀芯、密封件，出现划痕、密封老化及时更换原厂备件；LVDT 位移传感器避免磕碰冲击，传感器损坏会直接丢失闭环反馈功能；

长期停机设备，启动前空载运行 5-10 分钟，充分预热油液后再投入生产，低温环境下避免直接满负荷作业。

七、正品选型与备件采购说明

采购环节需同时核对物料号 R900720212与完整型号 VT-DFPE-C-23/G24K0/0A0C/V，两项编码同时匹配方可保证为原厂标准配置，避免型号代码字母、数字差异导致阀芯结构、电控功能不符，出现与变量泵 SY (H) DFEE 系统不兼容问题。

八、总结

力士乐 R900720212 VT-DFPE-C-23/G24K0/0A0C/V 作为 SY (H) DFEE 变量泵配套专用闭环先导比例阀，依靠集成模拟电控、内置阀芯位置闭环反馈、多介质兼容阀芯、优化阻尼结构四大核心设计，平衡了控制精度、运行稳定性、安装便捷性与工况适配范围。区别于普通开环先导阀，闭环调节机制可有效抵消油温、负载、液动力带来的控制偏差，帮助各类精密液压设备稳定工艺参数，降低生产不良率；一体式集成结构简化液压站设计，模块化构造降低维护难度，适配橡塑、冶金、锻压、自动化试验机等多行业中高压精密液压场景。

在当下工业设备精细化、节能化升级趋势下，该型号先导阀既可以用于全新设备液压系统配套，也可作为老旧设备电控升级替换部件，兼顾使用性能与长期运营成本控制，是中高端电液 PQ 复合控制系统中实用性较强的核心精密控制元件。

本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！
