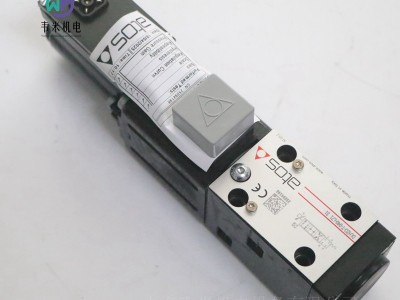

ATOS比例换向阀DLHZO-T-040-L71 31，意大利产地，现货库存，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
意大利阿托斯ATOS伺服比例换向阀
阀套结构
直动式，带LVDT传感器和阀芯零遮盖，带失电保护位
DLHZO-T，DLKZOR-T
伺服比例换向阀，直动式，带LVDT位置传感器和阀芯零遮盖，可应用于各种位置闭环控制，实现佳的性能。
比例阀和数字式分体式放大器或轴卡配合使用。
LVDT传感器和阀套结构可确保非常高的调节精度和响应灵敏度。
失电保护位可实现在电源中断的情况下阻拦执行机构移动。
阀芯调节特征:
L=线性
V=抛物线型
T=非线性,用于精细的低流量控制
D和DT=差动型，用于控制面积比为1:2的执行器
DLHZO:
规格:06通径-ISO 4401
流量:70 l/min
压力:350 bar
DLKZOR:
规格:10通径-ISO 4401
流量:160 l/min
压力:315 bar
分体式电子放大器
请在放大器订单中同样注明所连接的比例阀的完整型号
放大器型号 E-BM-TEB E-BM-TID E-BM-TES Z-BM-TEZ
类型 数字式
型式 DIN–导轨式
主要特征
安装位置 任意位置
安装面粗糙度符合ISO 4401标准 可接受的粗糙度指标:Ra≤0.8，推荐Ra 0.4 -平面度0.01/100
MTTFd值符合EN ISO 13849标准 150年，详细信息见技术样本PO07
环境温度范围
标准型= -20℃~+60℃/PE选项=-20℃~+60c /BT选项=-40℃~+60c
存储温度范围
标准型=-20℃~ +70℃/PE选项=-20℃~+70℃ /BT选项=-40℃~+70℃
表面防护 镀锌层黑色钝化
耐腐蚀性 盐雾试验(EN ISO 9227标准)>200h
遵守细则 CE认证，符合EMC指令2014/30/EU(抗干扰:EN 61000-6-2;抗磁性: EN 61000-6-3)
RoHs指令2011/65/EU，新版2015/65/EU
REACHI规则(EC)n° 1907/2006
液压特性-基于油温50°℃，ISO VG46矿物油
阀型号 DLHZO DLKZOR
压力极限[bar] P,A,B口= 350; P.A.B口=315;
T= 210(Y外泄为250)Y= 10 T=210 (Y外泄为250)Y= 10
响应时间[ms] ≤10 ≤15
滞环 ≤0.1[调节量的%]
重复精度 ±0.1[调节量的%]
温漂 在T = 40°C时，零点漂移<1%
电气特性
大功耗 30W
电磁铁大电流 DLHZO =2.6A DLKZOR =3A
20℃时线圈电阻R DLHZO= 3~3.3 DLKZOR = 2.2~2.4
绝缘等级 H级(180℃)电磁线圈表面温度必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准 P65带匹配插头
负载因子 连续工作(ED=100%)
密封和油液
密封，推荐油液温度
NBR密封(标准型)=-20°C~+80℃，带HFC油液=-20°℃~+50℃
FKM密封(/PE选项)= -20℃~+80℃
HNBR密封(/BT选项)= -40℃~+60℃，带HFC油液= -40℃~+50℃
推荐粘度 20~100mm2/s-大允许范围15~380mm2s
油液高清洁度
正常工作 ISO4406标准，18/16/13 NAS16387级
更长寿命 ISO4406标准，16/14/1 1 NAS16385级
油液种类 适合密封类型 种类 参考标准
矿物油 NBR,FKM，HNBR HL，HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFC ISO 12922
液压选项
B=电磁铁和位置传感器在A口侧。
Y =当T口压力超过210bar时选用此选项。
意大利阿托斯ATOS伺服比例换向阀订货型号
DLHZO-T-040-L31 31
DLHZO-T-040-L71 31
DLHZO-T-040-L73
DLHZO-T-040-V73 31
DLKZOR-T-140-L71
DLKZOR-T-140-L73/B
意大利阿托斯ATOS数字式比例减压阀
3通，直动式，不带传感器
DHRZO-A,DHRZO-AEB,DHRZO-AES
3通，直动式，数字型比例减压阀，用于压力开环控制。
A型，与分体式放大器配合使用
AEB型，基本型，配集成式数字放大器，带模拟参考信号或lO-link接口用于设置功能参数，参考信号和实时故障诊断。
AES型，全功能型，配集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断。
可实现在A口或B口，或A口和B口减压，具体取决于阀型号。
直动式具有内泄漏量小，快速响应及低滞环的特点。
对于AEB和AES型，蓝牙/USB接口始终存在，用于通过移动App和Atos PC 软件对阀进行设置。
规格：06通径-ISO 4401
流量：24I/min
压力：25 bar
31
分体式电子放大器-仅对A型
放大器型号
插头式模拟放大器E-MI-AC-01F
插头式数字放大器E-MI-AS-IR
DIN导轨安装数字式放大器E-BM-AS-PS
DIN导轨安装数字式放大E-BM-AES
一般说明
Atos数字式比例阀获得CE认证标志，符合应用规范标准（如抗磁性/抗干扰EMC指令）。
安装、布线和启动程序必须按照技术样本FS90O和E-SW-SETUP编程软件中包含的用户手册中所示的一般规定执行。
蓝牙选项
得益于E-A-BTH适配器，T选项增加了Atos阀放大器的蓝牙连接，该适配器可以永久集成式安装在阀上，以便随时与阀放大器进行蓝牙连接。E-A-BTH适配器也可以单独购买，用于连接任何受支持的Atos数字产品。
通过设置个人密码，可以保护与阀的蓝牙连接免受未经授权的访问。适配器的ed指示灯可以直观地显示阀放大器和蓝牙连接的状态。
注意：T选项不适用于印度市场，因此蓝牙适配器必须单独订购
IO-link-仅对AEB型
lO-link允许阀和机器中央单元之间进行低成本的数字通信。该阀通过低成本非屏蔽电缆直接连接到IO-link主机的端口（点对点连接），用于数字参考信号、诊断和设置功能。IO-link主机作为一个枢纽，通过现场总线与机器中央单元交换此信息。
现场总线-仅对AES型
现场总线接口允许比例阀与机器控制单元直接通讯，用于数字参考信号、诊断信号进行控制和设置功能参数。这些可通过现场总线或主插头上提供的模拟信号对阀进行操作。
主要特征
安装位置 任意位置
安装面粗糙度符合ISO 4401标准 可接受的粗糙度指标，Ra<0.8，推荐Ra0.4－平面度0.01/100
MTTFd值符合ENISO13849标准 150年
环境温度范围
A:标准型=-20°C－+70°C /PE选项=-20°C～+70°C /BT选项=-40°C～+60°C
AEB,AES:标准型＿-20℃C－+60°C /PE选项＿-20°C－+60°C /BT选项=-40°C－+60°C
存储温度范围
A:标准型=-20℃C～+80°C /PE选项=-20°C～+80°C /BT选项=-40°C～+70°C
AEB,AES:标准型=-20°C～+70°C /PE选项=-20C-+70C /BT选项=-40°C～+70°C
表面防护 镀锌层黑色钝化，电镀处理（AEB和AES型放大器壳体）
耐腐蚀性 盐雾试验(EN ISO 9227标准)>200h
遵守细则 CE认证，符合EMC指令2014/30/EU(抗干扰：EN 61000-6-2；抗磁性：EN 61000-6-3)；RoHs指令2011/65/EU，新版2015/863/EU；REACH规则(EC)n°1907/2006
液压特性－基于油温50°C，ISOVG46 矿物油
阀型号 DHRZO
调节压力[bar] 25
P口压力[bar] 350
T口压力[bar] 210
调节压力[bar] 3
流量[I/min] 24
响应时间O-100%阶跃信号(取决于安装方式）[ms] ≤45
滞环 ≤1.5[压力的%]
线性度 ≤3.0[压力的%]
重复精度 ≤2.0[压力的%]
注释：以上性能参数为配合Atos电子放大器得出。
电源
额定: +24VDC
整流和滤波：VRMS=20～32VMAX (峰值脉冲10%VPP)
功耗 A=30W AEB,AES=50 W
线圈电压编码 标准 选项/6 选项/18
电磁铁电流 2.2A 2.75A 1A
20°C时线圈电阻R 3~3.3 2~2.2 13～13.4
模拟输入信号
电压：范围±10VDC(24 VMAx极限值） 输入阻抗：Ri>50kQ
电流：范围±20mA 输入阻抗：Ri=500Q
监测输出信号
输出范围： 电压 ±5Vbcl@ max 5 mA
使能输入信号 范围：0~9VDc（关闭状态），15~24VDc（开启状态），9~15VDc（不接收）；输入阻抗：Ri>87kQ
故障输出信号 输出范围：0~24VDc(开启状态=VL+[逻辑电源]:关闭状态=0V)@max 50 mA；不允许外部负电压（例如感应负载）
注意 电磁铁未连接/短路、带电流参考信号时电缆断开、温度过高/过低、电流控制监测，电源电平问题
绝缘等级 H级（180°C）电磁线圈表面发热必须遵守欧洲标准ISO13732-1和EN982规范
保护等级符合DINEN60529标准 A= IP65;AEB,AES =IP 66/IP67 带匹配插头
负载因子 连续工作（ED=100%）
隔热处理 电子器件PCB板带隔热涂层
附加特征 电磁铁电流带短路保护；电磁铁快速切换采用P.I.D电流控制；电源带反极性保护。
注释：从电子放大器通24VDc电源启动到阀开始工作要求时间为500ms（取决于通讯类型）。在这段时间内，到阀线圈的电流为0。
密封和油液－关于表中未列出的油液，请咨询我们技术部
密封，推荐油液温度
NBR密封（标准型）=-20°C~+60°C(A型为+80°C)，带HFC油液=-20°C~+50°C
FKM密封(PE选项）=-20°C~+80°C
NBR低温密封(/BT选项)=-40℃C-+60C，带HFC油液=-20℃C~+50°C
推荐粘度 20~100mm²/s-允许范围15~380mm²/s
油液清洁度
正常工作 ISO4406标准，18/16/13 NAS1638 7级
更长寿命 ISO4406标准，16/14/11NAS1638 5级
油液种类 矿物油 HL,HLP,HLPD,HVLP,HVLPD
适合密封类型 NBR,FKM,NBR低温
液压选项
对于机能010：
B=B口减压，电磁铁在A口侧
对于机能012：
B=电磁铁带集成式数字放大器在A口侧（仅对AEB和AES型）
电子器件选项-仅对AEB-NP和AES
I=此选项提供4-20mA电流参考信号，代替标准的±10VDC。
输入信号可通过软件选择电压或电流形式，范围分别为±10V或±20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/选项。在输入电流信号电缆断裂情况下，阀会停止工作。
Q=此选项允许在不切断到电子放大器电源的情况下，停止阀工作。在禁用命令下，电磁铁电流归零，阀芯移动到静止位。
Z=放大器配用12芯主插头，除具有上述特性外，另外还有：
故障输出信号
使能输入信号
放大器逻辑级和通讯级电源
电源和信号描述－仅对AEB-NP和AES
阀放大器的电子输出信号（如故障或监测信号）禁止直接驱动作为安全功能的启用信号，如控制机器安全型元件的开/关，这也是欧洲标准的要求（流体技术系统和液压元件的安全要求，ISO 4413）。
电源(V+和Vo)
电源必须足够的稳定或经整流和滤波：若单相整流器，须至少接10000μF/40V电容滤波；若三相整流器，须接4700μF/40V电容滤波。
每个放大器电源需要串联保险丝:2.5A保险丝。
放大器的逻辑级和通讯电源（VL+和VLO）-仅对/Z选项
放大器的逻辑级和通讯电源必须足够的稳定或经整流和滤波：若单相整流器，须至少接10000μF/40V电容滤波；若三相整流器，须接4700μF/40V电容
滤波。
切断针脚1和针脚2电磁铁电源可中断针脚9和针脚10上的放大器逻辑级独立电源，但诊断功能、USB和总线通讯接口仍保持激活。
每个放大器的逻辑级和通讯电源处需要串联保险丝：使用500mA快熔保险丝。
参考输入信号(INPUT+)
放大器根据外部参考输入信号成比例的闭环控制供给阀的电流。
输入参考信号根据阀的型号出厂预调，默认配置标准型为士10VDc和/选项为4~20mA。
输入信号可通过软件选择电压信号和电流信号，范围为士10VDC或+20mA。
带有现场总线接口（BC.BP,EH）的放大器可以通过软件设定直接接收来自机器控制单元（总线控制器）的参考信号。在这种情况下，模拟型参考信号输入可以被用作开关信号输入范围为0-24VDC。
监测输出信号（监测）
监测信号是放大器产生的模拟输出信号（监测），以监测阀线圈的实际电流；监测输出信号可通过软件设置，显示放大器的其它信号（如模拟参考信号，现场总线参考信号）。
监测输出信号根据阀的型号出厂预调，默认设置为±5VDC(1V=1A)。
输出信号可通过软件进行配置，范围是±5VDC
使能输入信号（使能）-不适用于标准型
要使放大器开始工作，在针脚3（针脚C）输入24VDC电源：使能输入信号可以启动/停止供给到电磁铁的电流，而不切断放大器供电电源；当阀由于安全原因需停止时，它可以被用以激活通讯或放大器的其它功能，这种情况不符合IEC61508和ISO13849标准。
使能输入信号可通过软件选择作为通用数字输入信号。
故障输出信号（故障）-仅对/Z选项
故障输出信号显示放大器的故障状态（电磁铁短路/不接，4~20mA输入信号时电缆断裂等）。
故障出现时对应的信号为0VDC，正常工作对应的信号为24VDC。
故障状态不受到使能输入信号的影响。
意大利阿托斯ATOS数字式比例减压阀订货型号：
DHRZO-P5-012/25 21
意大利ATOS阿托斯数字式2通比例插装阀
高性能
先导式，带集成式放大器和两个LVDT传感器
LIQZP-LEB, LIQZP-LES
数字式高性能2通比例插装阀专门设计用于高速闭环控制。此类阀配LVDT双位置传感器，实现无压力补偿流量控制的动态性能。适合阀块安装的插装形式具有大流量小压降的性能。
LEB 基本型，模拟参考信号或 IO-link 接口，用于设置阀参数，参考信号和实时故障诊断功能。
LES 全功能型，除基本型放大器功能外还可选总线接口，用于设置阀参数，参考信号和进行实时诊断功能。
蓝牙/USB 端口始终存在，用于通过移动App和 Atos PC 软件对阀进行设置。
规格: 16 到 125 通径 - ISO 7368
流量: 600 到 22000l/min
压力：420bar
一般说明
Atos数字式比例阀获得CE认证标志，符合应用规范标准（如抗磁性/抗干扰EMC指令）。
安装、布线和启动程序必须按照技术样本FS90O和E-SW-SETUP编程软件中包含的用户手册中所示的一般规定执行。
警告
如果不能提供先导压力油，阀不能处于得电状态，以免过热对放大器造成损坏。为防止阀在机器循环运作中长时间中断工作，让放大器处于不工作状态（选项/Q或/Z）
推荐每个阀的24VDc供电电源加2.5A的保险丝，见第17节的电源备注。
警告
若先导压力失去会导致主阀阀芯位置不确定。
阀工作中突然断电会导致主阀阀芯的立即关闭。
这会引起液压系统的压力冲击或紧急制动，从而可能造成机器损坏。
蓝牙选项-见技术样本GS500
得益于E-A-BTH适配器，T选项增加了Atos阀放大器的蓝牙连接，该适配器可以集成式安装在阀上，以便随时与阀放大器进行蓝牙连接。E-A-BTH适配器也可以单独购买，用于连接任何受支持的Atos数字产品。
通过设置个人密码，可以保护与阀的蓝牙连接免受未经授权的访问。适配器的led指示灯可以直观地显示阀放大器和蓝牙连接的状态。
警告：T选项不适用于印度市场，因此蓝牙适配器必须单独订购
智能调节
智能调节允许调整插装阀动态响应，以匹配不同的性能要求。
插装阀可提供3种用于阀芯控制的出厂设置：
动态设置快速响应时间和高灵敏度以获得动态性能。默认出厂设置用于插装阀
平衡设置平均响应时间和灵敏度适用于大多数应用场合
平滑设置响应时间和灵敏度减弱，以在苛刻应用场合或受电子干扰环境中改善控制稳定性
智能调节设置可以通过软件或现场总线从动态默认）切换到平衡或平滑；如果需要，性能可以进一步定制，直接调整每个单独的控制参数。
IO-link-仅对LEB型，见技术样本GS520
IO-link 允许阀和机器中央单元之间进行低成本的数字通信。该阀通过低成本非屏蔽电缆直接连接到IO-link主机的端口（点对点连接），用于数字参考信号、诊断和设置功能。IO-link主机作为一个枢纽，通过现场总线与机器中央单元交换此信息。
现场总线－仅对LES型，见技术样本GS510
现场总线接口允许比例阀与机器控制单元直接通讯，用于数字参考信号、诊断信号进行控制和设置功能参数。这些可通过现场总线或主插头上提供的模拟信号对阀进行操作。
阻尼板选项
V选项是在阀体和集成式放大器之间添加了一个橡胶阻尼板，以减少电子元件上的机械应力，从而在高振动和冲击的应用中延长阀使用寿命。
主要特征
安装位置 任意位置
安装面粗糙度符合ISO4401标准 可接受的粗糙度指标：Ra<0.8，推荐Ra0.4-平面度0.01/100
MTTFd值符合ENISO13849标准
75年，更多详细信息见技术样本P007
环境温度范围
标准型=-20℃C－+60°C /PE选项=-20°C～+60°C /BT选项=-40°C～+60°C
存储温度范围
标准型=-20°C-+70°C /PE选项=-20℃C～+70°C /BT选项＝-40°C－+70°C
表面防护 镀锌层黑色钝化，电镀处理（放大器壳体）
耐腐蚀性 盐雾试验(EN ISO 9227标准)>200h
遵守细则 CE认证，符合EMC指令2014/30/EU(抗干扰:EN61000-6-2；抗磁性：EN 61000-6-3)；RoHs指令2011/65/EU，新版2015/863/EU；REACH规则(EC)n”1907/2006
液压特性-基于油温50°C，ISOVG46矿物油
先导压力[bar] 推荐140~160bar
滞环[调节量的%] ≤0.1
重复精度[调节量的%] ±0.1
温漂 在T=40℃时，零点漂移＜1%
电气特性
电源
额定： +24VDC
整流和滤波：VRMS=20～32VMAX (峰值脉冲10 %VFp)
功耗 50W
电磁铁电流 2.6 A
20°C时线圈电阻R 3~3.3
模拟输入信号
电压：范围±10VDc(24 VMAx 极限值） 输入阻抗：Ri>50kQ
电流：范围±20mA 输入阻抗：Ri=500Q
监测输出信号
输出范围：
电压±10VDc@max 5mA
电流±20mA@max 500负载电阻
使能输入信号 范围：0~5VDc(关闭状态)，9~24VDc(开启状态)，5~9VDc（不接收)；输入阻抗:Ri>10kQ
故障输出信号 输出范围：0-24VDc(开启状态>[电源-2V];关闭状态<1V)@max 50 mA
不允许外部负电压（例如感应负载）
报警 电磁铁未连接/短路，带电流参考信号时电缆断开，温度过高/过低，阀芯传感器故障，报警历史存储功能
绝缘等级 H级（180°C）电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准 IP66/IP67带匹配插头
负载因子 连续工作（ED=100%）
隔热处理 电子器件PCB板带隔热涂层
附加特征 电磁铁电流带短路保护；3个led灯用于诊断功能（仅对LES）：阀芯位置控制通过电磁铁快速切换采用P.I.D电流控制：电源带反极性保护
密封和油液
密封，推荐油液温度
NBR密封（标准型） =-20°C~+60°C，带HFC油液=-20°C~+50℃C
FKM密封(IPE选项） =-20°C~+80°C
NBR低温密封(/BT选项）-40℃C-+60’C，带HFC油液=-20℃C~+50°C
推荐粘度 20~100mm²/s-允许范围15~380mm²/s
油液清洁度
正常工作 ISO4406标准，18/16/13 NAS1638 7级
更长寿命 ISO4406标准，16/14/11NAS1638 5级
油液种类
矿物油 HL,HLP,HLPD,HVLP,HVLPD
适合密封类型 NBR, FKM,NBR 低温
电子器件选项-不适用于LEB-SN-IL
F=此选项允许监测放大器的故障状态，例如电磁铁短路/未接，选项/1时参考信号电缆断裂，阀芯位置传感器损坏等-见17.7节信号说明。
I=输入信号和监测信号为4~20mA电流信号，代替标准的0~10VDC。
输入信号还可通过软件选择电压或电流形式，范围分别为±10V或±20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/选项。在输入电流信号电缆断裂情况下，阀会停止工作。
Q=此选项允许在不切断到电子放大器电源的情况下，停止阀工作。在禁用命令下，电磁铁电流归零，阀芯移动到静止位。
建议在机器循环工作期间必须频繁禁止阀所有工作情况下使用选项/Q-见17.5节信号描述。
Z＝放大器配用12芯主插头，除具有上述特性外，另外还有：
故障输出信号-见上述选项/F
使能输入信号-见上述选项/Q
重复使能输出信号 - 仅对LEB-SN-NP
放大器逻辑级和通讯级电源-仅对LES
可能组合选项/FI,/IQ. /IZ
注意：/T蓝牙适配器选项和/V阻尼板选项可以与所有其他选项组合使用
电源和信号描述
阀放大器的电子输出信号如故障或监测信号）禁止直接驱动作为安全功能的启用信号，如控制机器安全型元件的开/关，这也是欧洲标准的要求（流体技术
系统和液压元件的安全要求ISO 4413）。
电源（V+和Vo）
电源必须足够的稳定或经整流和滤波：若单相整流器，须至少接10000μF/40V电容滤波；若三相整流器，须接4700μF/40V电容滤波。
每个放大器电源需要串联保险丝:2.5A保险丝。
放大器的逻辑级和通讯电源（VL+和VLO）-仅对/Z选项
放大器的逻辑级和通讯电源必须足够的稳定或经整流和滤波：若单相整流器，须至少接10000μF/40V电容滤波；若三相整流器，须接4700μF/40V电容滤波。
切断针脚1和针脚2电磁铁电源可中断针脚9和针脚10上的放大器逻辑级独立电源，但诊断功能、USB和总线通讯接口仍保持激活。
每个放大器的逻辑级和通讯电源处需要串联保险丝：使用500mA快熔保险丝。
流量参考输入信号（Q_输入+）
放大器根据外部参考输入信号闭环控制阀芯位置。
输入参考信号根据阀的型号出厂预调，默认配置标准型为0~10VDc和//选项为4-20mA。
信号输入范围可通过软件选择电压信号和电流信号，范围为士10VDc或±20mA。
带有现场总线接口的放大器可以通过软件设定直接接收来自机器控制单元（总线控制器）的参考信号。在这种情况下，模拟型参考信号输入可以被用作开关信号输入范围为0-24VDC。
流量监测输出信号（Q_监测）-不适用于/F
放大器会产生一个模拟输出信号，与实际阀芯位置信号成比例：监测输出信号可通过软件设置，用来显示放大器上的其它信号（如模拟信号，现场总线信号，先导阀芯位置信号)。
监测输出信号根据所选阀的型号出厂预设，标准型的默认值为0~10VDC，/选项为4-20mA。
输出信号可通过软件配置电压和电流，范围为±10Vc或士20mA。
使能输入信号（使能）-不适用于标准型和/F
要使放大器开始工作，在针脚3（针脚C）输入24VDC电源：使能输入信号可以启动/停止供给到电磁铁的电流，而不切断放大器供电电源；当阀由于安全原因需停止时，它可以被用以激活通讯或放大器的其它功能，这种情况不符合IEC61508和ISO13849标准。
使能输入信号可通过软件选择作为通用数字输入信号。
重复使能输出信号(R_使能）-仅对LEB-SN-NP型带/Z选项
重复使能被用作输出使能输入信号的重复信号。
故障输出信号（故障）-不适用于标准型和/Q
故障输出信号显示放大器的故障状态（电磁铁短路/不接，4~20mA输入信号时电缆断裂，阀芯位置传感器电缆断裂等）。
故障出现时对应的信号为OVDC，正常工作对应的信号为24VDC。
故障状态不受到使能输入信号的影响。故障输出信号可通过软件选择作为数字输出信号。
意大利阿托斯ATOS数字式2通比例插装阀订货型号：
LIQZP-LEB-SN-NP-162L4/I
LIQZP-LEB-SN-NP-252L4/I 10
LIQZP-LEB-SN-NP-402L4/I 10
LIQZP-LEB-SN-NP-502L4/I
LIQZP-LEB-SN-NP-502L4/Q 10
LIQZP-LEB-SN-NP-632L4/I 20
LIQZP-LEB-SN-NP-632L4/Q
LIQZP-LEB-SN-NP-632L4 20
LIQZP-LEB-SN-NP-632L4 20/I
LIQZP-LEB-SN-NP-802L4/I 10
LIQZP-LEB-SN-NP-1002L4/I 10
意大利ATOS阿托斯伺服比例换向阀
直动式，带LVDT传感器和零遮盖阀芯
DHZO-T, DKZOR-T
伺服比例换向阀，直动式，带LVDT位置传感器和零遮盖阀芯，可在任何位置闭环控制中实现高性能。
阀和数字式分体放大器或轴卡配合使用，见2节。
LVDT传感器具有非常高的调节精度和响应灵敏度。对于断电的比例电磁阀，阀芯的机械中位由中位弹簧实现。
阀芯调节特征:
L=线性
D=差动–抛物线型，用于控制面积比为1:2的执行器
DHZO:
规格:06通径-ISO 4401
流量:80 V/min
压力: 350 bar
DKZOR:
规格:10通径-ISO 4401
流量:180 l/min
压力:315 bar
分体式电子放大器
请在放大器订单中同样注明所连接的比例阀的完整型号
放大器型号
E-BM-TEB E-BM-TID E-BM-TES Z-BM-TEZ
类型 数字式
型式 DIN-导轨式
主要特征
安装位置 任意位置
安装面粗糙度符合ISO 4401标准 可接受的粗糙度指标:Ra≤0.8，推荐Ra 0.4-平面度0.01/100
MTTFd值符合EN ISO 13849标准 150年
环境温度范围
标准型=-20℃ ~+60℃/PE选项=-20℃ ~+60℃/BT选项= -40℃ ~ +60℃
存储温度范围
标准型=-20℃ ~ +70℃/PE选项=-20℃ ~+70℃/BT选项=-40℃ ~+70℃
表面防护 镀锌层黑色钝化
耐腐蚀性 盐雾试验(EN ISO 9227标准)>200h
遵守细则 CE认证，符合EMC指令2014/30/EU(抗干扰:EN 61000-6-2;抗磁性:EN 61000-6-3)
RoHs指令2011/65/EU，新版2015/65/EU
REACH规则(EC)n°'1907/2006
液压特性–基于油温50℃，ISO VG46矿物油
阀型号 DHZO DKZOR
压力极限[bar] P,A,B口=350; P,A,B口=315;
T= 210 (/Y外泄为250)Y = 10 T= 210(/Y外泄为250)Y= 10
响应时间[ms] ≤15 ≤20
滞环 ≤0.2[大调节量的%]
重复精度 士0.1[大调节量的%]
温漂 在△T = 40°C时，零点漂移≤1%
电气特性
大功耗 30 w
电磁铁大电流 DLHZO=2.6A DLKZOR=3A
20℃时线圈电阻R DLHZO= 3~3.3 DLKZOR=3.8~ 4.1
绝缘等级 H级(180°C)电磁线圈表面温度必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准 IP65带匹配插头
负载因子 连续工作(ED=100%)
密封和油液
密封，推荐油液温度
NBR密封(标准型)=-20c~+80℃，带HFC油液=-20°C~+50℃
FKM密封(/PE选项)= -20°℃~+80℃'
HNBR密封(/BT选项)= -40℃~+60℃，带HFC油液= -40℃~+50℃
推荐粘度 20~100mm引s-大允许范围15~380mm2/s
油液高清洁度
正常工作 ISO4406标准，18/16/13 NAS16387级
更长寿命 ISO4406标准，16/14/11 NAS16385级
油液种类 适合密封类型 种类 参考标准
矿物油 NBR,FKM，HNBR HL，HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFC ISO 12922
液压选项
B=电磁铁和位置传感器在主级A口一侧。关于液压机能和参考信号，
Y=当T口压力超过210bar时，必须选用选项/Y。
中位安全位-机能70
电磁铁电源断开时，阀芯通过弹簧弹力回到中位安全位，在P-B/A-T机能位，阀的偏移为阀芯总行程的1%~6%。
中位安全位专门设计用于电磁阀电源突然中断的情况下，避免执行机构偏移向未知方向(取决于零遮盖阀芯的公差)，降低潜在危险或人员伤害。
由于中位安全位，执行机构的动作突然停止，其便可以低速度移向P-B/A-T对应的连接方向。
意大利ATOS阿托斯伺服比例换向阀订货型号：
DHZO-T-071-S5 31
DHZO-T-071-L5 31
ATOS比例换向阀DLHZO-T-040-L71 31
