迪普马放大器EDM-M212/40E1-B

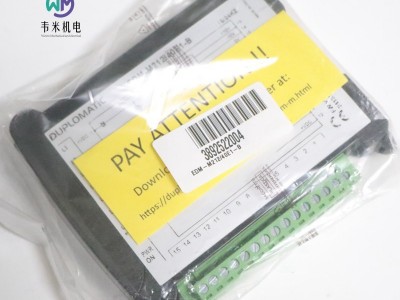

迪普马放大器EDM-M212/40E1-B，意大利产地，现货库存，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

意大利 DUPLOMATIC EDM-M212/40E1-B：高性能数字比例阀放大器，赋能工业液压精准控制

在工业自动化与液压传动领域，比例阀的控制精度直接决定设备运行效率、稳定性与产品加工质量。作为液压控制系统的核心组件，放大器承担着信号转换、功率放大与精准调控的关键作用。意大利 DUPLOMATIC（迪普马）作为全球液压与运动控制领域的品牌，深耕行业七十余年，以创新技术、严苛品控与稳定性能著称。旗下EDM-M212/40E1-B 数字放大器，专为开环双电磁铁比例阀控制设计，凭借数字化架构、宽域适配性与高稳定性，成为工业液压、工程机械、能源装备等领域的优选控制核心，为各类复杂工况下的液压系统提供高效、精准、可靠的控制解决方案。

一、品牌底蕴：DUPLOMATIC—— 全球液压控制技术的先行者

意大利 DUPLOMATIC 公司创立于 1952 年，总部位于米兰，自成立以来始终聚焦液压元件、机电一体化系统与运动控制解决方案的研发、生产与销售。七十余年发展历程中，品牌始终坚持 “技术创新为核心、品质稳定为根基、客户需求为导向” 的发展理念，产品覆盖比例阀、伺服阀、液压泵、液压缸、数字放大器、传感器等全系列液压控制组件，广泛应用于工业制造、工程机械、能源、船舶、冶金、农林机械等全球主流工业领域。

2022 年，DUPLOMATIC 正式加入大金工业集团，依托集团全球化资源与技术协同优势，进一步强化在液压与运动控制领域的技术壁垒，产品兼容性、稳定性与智能化水平持续升级。旗下所有产品均严格遵循 ISO、DIN、SAE 等国际标准设计生产，具备极强的通用性与互换性，可适配全球主流液压品牌系统，同时能满足 - 40℃至 150℃的极端工况需求，在高温、低温、潮湿、粉尘等严苛环境中表现稳定，深受全球设备制造商与终端用户信赖。

EDM-M212/40E1-B 作为 DUPLOMATIC EDM-M 系列 40 代核心产品，是老款 31 系列的升级替代型号，传承品牌七十余年液压控制技术积淀，融合现代数字化控制理念，专为双电磁铁比例阀打造，实现 “信号精准放大、电流稳定输出、工况自适应调节”，是工业液压系统升级改造与新设备配套的理想选择。

二、产品核心定位与设计理念

（一）核心定位

EDM-M212/40E1-B 是一款DIN 导轨安装式数字放大器，核心功能是接收 PLC、工控机或电位器输出的模拟参考信号（电压 / 电流），将其转换为与信号成精准比例的稳定电流，驱动双电磁铁比例阀（如方向阀、压力阀、流量阀），实现液压系统的开环精准控制，包括流量调节、压力控制、方向切换与速度调控等，广泛适配工业自动化设备、工程机械、冶金设备、能源装备等各类液压系统。

（二）设计理念

产品以 “精准、稳定、智能、易用” 为四大核心设计理念：

精准控制：采用 PWM（脉宽调制）数字控制技术，输出电流不受温度变化、负载阻抗波动影响，大幅降低比例阀滞环，提升控制精度与重复定位精度。

稳定可靠：全数字化电路设计，具备完善的过压、反接、短路保护功能，宽温工作范围，适配严苛工业工况，保障长期连续运行无故障。

智能适配：支持软件化参数配置，无需硬件拨码，通过微型 USB 端口连接专用软件即可完成参数调试、诊断与优化，适配不同型号双电磁铁比例阀。

易用高效：标准 DIN 导轨安装，体积小巧、接线简洁，LED 状态指示灯实时反馈工作状态，降低安装调试与维护难度，缩短设备调试周期。

三、核心技术参数与硬件规格

（一）基础电气参数

EDM-M212/40E1-B 电气设计兼顾宽域适配与稳定输出，核心参数如下：

供电电压：10~30V DC（含电压波动，推荐 24V DC 工业标准电源），电源电压需高于电磁铁额定工作电压。

输出电流：最大 2.1A（单通道），适配双电磁铁比例阀负载需求，电流调节范围 800mA~2.1A。

参考输入信号：兼容多种工业标准模拟信号，包括 0~10V（输入阻抗 10~100kΩ）、±10V（输入阻抗 10~100kΩ）、4~20mA（输入阻抗≤500Ω），可直接对接 PLC、模拟量模块或电位器。

辅助输出：提供 ±10V DC/50mA 辅助电源，可直接驱动外部电位器，简化系统接线。

功耗：20W（最小）~40W（最大），适配工业低功耗设计需求。

（二）保护与电磁兼容性

工业工况复杂，产品具备全维度电气保护与高电磁兼容性，保障极端工况稳定运行：

电源保护：过压保护（＞33V 自动切断）、极性反转保护，防止电源误接损坏设备。

输出保护：短路保护，输出侧短路时自动限流，保护放大器与比例阀电磁铁。

模拟输入保护：输入电压≤30V DC 时自动保护，避免信号异常损坏电路。

电磁兼容性（EMC）：符合 2004/108/CE 标准，抗电磁干扰能力强，可在变频器、电机等强干扰环境中稳定工作，避免信号漂移与控制误差。

（三）物理与环境规格

产品采用工业级材质与紧凑化设计，适配工业控制柜安装与严苛环境使用：

外壳材质：热塑性聚酰胺（工程塑料），绝缘性好、抗冲击、耐老化。

外形尺寸：120mm×93mm×23mm，标准 DIN 导轨（EN 50022）安装，体积小巧，节省控制柜空间。

接线端子：15 针插入式接线端子，带紧固螺栓，接线牢固、拆装便捷，适配工业线缆连接需求。

工作温度：-20℃~+70℃，覆盖工业常规与低温、高温工况，可在户外、冶金、热处理等环境使用。

存储温度：-40℃~+85℃，便于设备长期存储与运输。

重量：约 250g，轻量化设计，降低导轨承重负担。

四、核心功能与技术优势

（一）PWM 数字控制，精准无漂移

作为数字放大器，EDM-M212/40E1-B 采用高频 PWM 脉宽调制技术，输出电流频率稳定，可有效降低比例阀电磁铁的热损耗与磁滞影响，大幅减小阀口滞环（滞环＜6%），提升控制线性度。同时，内置温度补偿电路，输出电流不受环境温度、电磁铁阻抗变化影响，即使在 - 20℃~+70℃宽温范围内，仍能保持电流输出精度≤±0.5%，保障液压系统流量、压力控制精准无漂移，重复定位精度＜±1.5%，满足高精度加工与控制需求。

（二）双路独立控制，适配双电磁铁比例阀

型号中 “M2” 代表双电磁铁控制版本，专为双电磁铁比例方向阀、比例压力阀设计，支持双路独立电流输出，可分别控制比例阀的两个电磁铁，实现液压执行机构的双向流量、压力精准调节。区别于单通道放大器，EDM-M212/40E1-B 双路控制可同步或独立调节两路电流，适配 “双向对称控制”“单向精准调控” 等多种工况，广泛应用于液压马达正反转控制、液压缸双向调速、比例方向阀精准换向等场景，兼容性远超单通道放大器。

（三）软件化参数配置，调试便捷高效

EDM-M212/40E1-B 摒弃传统硬件拨码调节方式，采用全软件化参数配置设计，操作便捷、调节精准。设备正面配备微型 USB 端口，可直接连接笔记本电脑，通过 DUPLOMATIC 专用EDM40-SmartManager 软件完成参数配置、调试与诊断。

可配置参数包括：最大输出电流、PWM 开关频率、输入信号类型（电压 / 电流）、信号零点偏移、增益调节、死区补偿等，所有参数可实时修改、一键保存，无需拆机，大幅缩短设备调试周期。同时，软件具备实时数据监控功能，可查看输入信号值、输出电流值、工作温度、故障代码等信息，便于快速排查故障，降低维护难度。

（四）完善状态诊断，运行可视化

放大器正面配备多组 LED 状态指示灯，实时反馈设备工作状态，无需连接软件即可快速判断运行情况。指示灯包括：电源指示灯（通电常亮）、输入信号指示灯（信号正常闪烁）、输出电流指示灯（电流输出常亮）、故障指示灯（异常时亮起，对应过压、短路、信号异常等故障），状态直观清晰，便于现场操作人员快速识别故障，提升设备维护效率。

（五）宽域适配与高稳定性，适配严苛工况

EDM-M212/40E1-B 采用工业级电子元件与三防工艺（防潮、防尘、防腐蚀），可在粉尘、潮湿、振动等严苛工业环境中长期稳定运行。宽供电电压（10~30V DC）适配工业电网波动，高 EMC 抗干扰能力可抵御变频器、电机等设备的电磁干扰，避免控制信号漂移与误动作。同时，产品通过 CE 认证，符合欧盟工业安全标准，品质可靠，使用寿命长达 10 万小时以上，降低设备更换成本与停机风险。

五、典型应用场景

EDM-M212/40E1-B 凭借精准控制、稳定可靠与宽域适配性，广泛应用于全球主流工业领域，核心场景如下：

（一）工业自动化设备

包括注塑机、压铸机、机床液压系统、自动化生产线等，用于控制比例方向阀、比例压力阀、比例流量阀，实现注塑成型压力 / 流量精准调节、机床主轴液压调速、自动化生产线液压缸精准定位，提升设备加工精度与生产效率。

（二）工程机械

如挖掘机、装载机、起重机、混凝土泵车等，用于控制液压比例阀，实现动臂升降、斗杆伸缩、回转机构的精准速度与力度控制，提升工程机械操作平顺性与作业效率，降低能耗。

（三）冶金与钢铁行业

应用于轧钢机、连铸机、液压矫直机等设备，控制比例阀实现轧辊压力精准调节、钢坯输送速度稳定控制，适配冶金行业高温、高粉尘严苛工况，保障设备连续稳定运行。

（四）能源与电力装备

包括风电设备液压系统、太阳能追踪液压装置、水电站液压启闭机等，用于控制比例阀实现风电变桨系统精准调节、太阳能板角度稳定追踪、水电站闸门平稳升降，适配户外宽温、潮湿环境。

（五）船舶与海洋工程

应用于船舶液压舵机、锚机、吊机等设备，控制比例阀实现船舶航向精准调节、锚机收放平稳控制、吊机重物精准升降，适配船舶潮湿、盐雾腐蚀环境，稳定性强。

（六）农林机械

如大型收割机、林业起重机、灌溉设备等，用于控制液压比例阀实现收割台高度精准调节、木材吊装平稳控制、灌溉流量稳定调节，适配户外复杂工况。

六、安装调试与维护要点

（一）安装要点

采用标准 DIN 导轨（EN 50022）安装，安装位置需远离变频器、电机等强干扰设备，距离≥30cm，避免电磁干扰。

环境需保持通风干燥，避免粉尘、油污堆积，工作温度控制在 - 20℃~+70℃，防止高温老化与低温故障。

接线时使用屏蔽线缆，信号线缆与电源线缆分开布线，间距≥20cm，屏蔽层单端接地（放大器侧），减少信号干扰。

（二）调试步骤

接线完成后，检查电源电压（10~30V DC）与接线正确性，避免反接与短路。

连接微型 USB 端口至笔记本电脑，安装 EDM40-SmartManager 软件，识别设备后配置参数：选择输入信号类型（0~10V/4~20mA）、设置最大输出电流（匹配比例阀电磁铁额定电流）、调节零点偏移与增益，确保输入信号与输出电流线性对应。

空载测试：通电后观察 LED 指示灯状态，输入模拟信号，检测输出电流是否随信号线性变化，无异常后接入比例阀负载。

负载调试：带载运行时，微调参数优化控制精度，减小滞环与误差，确保液压系统运行平稳、精准。

（三）维护要点

定期检查接线端子，防止松动、氧化，每年紧固一次端子，清洁表面粉尘与油污。

避免长期过载运行，输出电流不超过额定最大值，防止电磁铁与放大器损坏。

软件定期升级，通过 EDM40-SmartManager 软件更新固件，优化控制性能，修复潜在漏洞。

故障排查：故障指示灯亮起时，通过软件查看故障代码，对应排查过压、短路、信号异常等问题，禁止拆机维修，需联系厂家或授权服务商处理。

七、总结

意大利 DUPLOMATIC EDM-M212/40E1-B 数字放大器，作为液压控制系统的核心控制组件，集数字化精准控制、双路独立输出、软件化调试、高稳定性于一体，传承 DUPLOMATIC 七十余年液压控制技术积淀，适配全球主流双电磁铁比例阀，满足工业自动化、工程机械、冶金、能源、船舶等多领域严苛工况下的精准控制需求。

从技术参数来看，宽供电电压、多信号兼容、完善保护功能与宽温工作范围，保障设备在复杂环境中稳定运行；从功能优势来看，PWM 数字控制大幅提升控制精度，软件化配置降低调试难度，双路输出适配双电磁铁比例阀，为液压系统提供高效、精准、可靠的控制解决方案。

在工业自动化与液压控制技术不断升级的背景下，EDM-M212/40E1-B 凭借卓越性能与广泛适配性，成为替代传统模拟放大器的优选产品，助力工业设备实现高精度、高效率、低能耗运行，为全球工业智能化升级提供坚实的技术支撑与保障。

本文内容基于公开产品及网络数据，实际选型请以官方技术手册为准，并考虑具体工况参数。
