贝加莱CPU主板5PC901.TS17-02

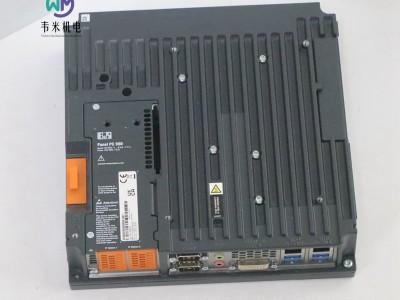

贝加莱CPU主板5PC901.TS17-02，奥地利产地，实拍产品图片，原厂原装，价格实惠；上海韦米机电设备有限公司主营产品，深耕进口品牌备件十多年，销售热线：13524123009；联系人：雷青；热诚欢迎新老客户咨询购买！

B&R贝加莱CPU主板5PC901.TS17-02

物料号:

5PC901.TS17-02

描述:

CPU主板：Intel Core i3 6100E - 双核 - HM170芯片组 - 2.7 GHz（主动），1.9 GHz（被动）- 适用于Panel PC 900

一般信息

LED指示灯 电源、硬盘、连接、运行

贝加莱ID代码 0xFC86

冷却方式：通过风扇套件主动散热

通过散热器被动散热

电池

类型 Renata 950 毫安时

使用寿命 4年

可拆卸 是的，位于平板电脑的背面

变体 锂离子

电源按钮 是

重置按钮 是

蜂鸣器 是的

认证

CE 是的

UKCA 是

控制器

引导加载程序 嵌入式 AMI BIOS

处理器

类型 英特尔酷睿i3-6100E

时钟频率 2700 MHz

核心总数 2

架构 14 nm

热设计功耗（TDP） 35 W

英特尔智能缓存 3 MB

外部总线 DMI3，8 GT/s

Intel 64位架构 是

英特尔Turbo Boost技术 否

Intel 超线程技术 是

Intel vPro技术 否

Intel 虚拟化技术 (VT-x) 是

针对定向I/O的Intel虚拟化技术（VT-d） 是

增强型英特尔SpeedStep技术 是

芯片组 Intel HM170

可信平台模块（TPM） TPM 2.0

实时时钟

精度 25°C时：典型值，每天12 ppm（1秒）

电池备份 是

电源故障逻辑

控制器 MTCX

缓冲时间 10毫秒

内存插槽

内存通道数 2

类型 DDR4

内存大小 32 GB

内存带宽 34.1 GB/s

图形

控制器 Intel HD Graphics 530

动态图形频率 950 MHz

颜色深度 32位

DirectX支持 12

OpenGL支持 4.4

决心

DVI 分辨率高达1920 x 1200（WUXGA）

RGB 350 MHz RAMDAC，分辨率高达2048 x 1536 @ 75 Hz（QXGA）

DisplayPort 1.2版本，分辨率高达4K

大容量内存管理 3x SATA

电源管理 ACPI 5.0，支持电池

接口

COM1

类型 RS232，支持调制解调器，非电隔离

执行器 DSUB，9针，公头

UART 兼容16550，具有16字节的FIFO缓冲区

波特率 115 kbit/s

COM2

类型 RS232，支持调制解调器，非电隔离

执行器 DSUB，9针，公头

UART（通用异步接收发送器）兼容16550，具有16字节的FIFO（先进先出）缓冲区

波特率 115 kbit/s

CFast插槽

数量 1

类型 SATA III（SATA 6.0 Gbit/s）

通用串行总线

数量：4

类型 USB 3.0（位于底部）

执行 类型A

传输速率：低速（1.5 Mbit/s）、全速（12 Mbit/s）、高速（480 Mbit/s）至超高速（5 Gbit/s）

载流能力 每个连接1A

以太网

数量 2

执行器 RJ45，带屏蔽

传输速率 10/100/1000 Mbit/s

波特率 1 Gbit/s

面板/显示器接口

执行方式 DVI-I

类型 SDL/DVI/显示器

音频

类型 HDA

控制器 Realtek RTL888

输入设备：麦克风、线路输入

输出 线路输出

插槽

滑入式紧凑型硬盘

数量 1

类型 SATA III（SATA 6.0 Gbit/s）

接口选项2

附加UPS插槽 是

风扇套件插槽 是

电学性质

标称电压 24 VDC ±25%，安全特低电压（SELV）

额定电流 5.5 A

工作电压 24 VDC（±25%），7.4 A

浪涌电流：小于300微秒时，60安

根据EN 61131-2标准，过电压类别为II类

电隔离 是

运行条件

根据EN 61131-2的污染等级，污染等级为2

环境条件

海拔

操作范围：3000米（视组件而定）

力学性能

住房

材料：铝，轻金属压铸

涂层 无

维度

宽度 225毫米

高度 226 毫米

深度 54 毫米

重量 约450克
